chneider(施耐德);Modicon(莫迪康)MB+ and S908 RIO中繼器系列產品與NS23產品型號對照表
 NS23產品型號      Modicon產品
  NS2304MT     490NRP25300
  NS2304ST     --
  NS2301MT     490NRP25400 NWFR85D200
  NS2301ST     --
  NS2314MT     --
  NS2314ST     --
  NS2311MT     490NRP95400 NWFR89D200
  NS2311ST     --
  NS2306RE     NWRR85001(RR85 Repeater)

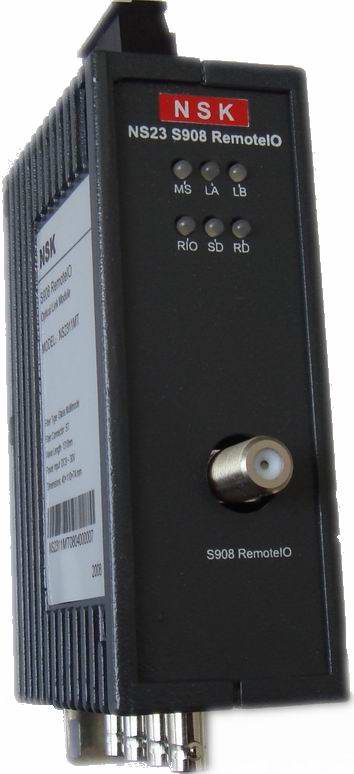

NS231系列產品是參考Modicon的光纖中繼器產品功能，采用多項最新技術研發而成的S908 RemoteIO總線光纖鏈路模塊機。它可以完成通過光纖傳輸S908 RemoteIO現場總線，在功能上可以代替490NRP954, NWFR89D200 等產品。此產品具有的優點有:體積小、低功耗、工業級設計、電源適應性、優美的外觀與導軌式安裝機殼等等……，同時，還有如下幾個突出的特點：金屬鑄造工藝外殼,特有的LisRing解環協議、型號豐富的系列化產品等。

NS231系列產品的數據接口采用F同軸接口，兼容進口產品的接口形式。本產品采用TrueBus總線技術，真正邏輯上的全對等總線，本光總線采用數據透明傳輸技術，支持S908遠程I/O總線速率,在性能上與Modicon的產品相當。

本產品應用靈活，可以組成多種光纖網絡。采用點對點的網絡時可以實現通過光纖連接兩段同軸S908總線的網段；采用單光口的產品通過電口總線實現星形網絡，可以實現多個不同的S908總線網段的連接；采用雙光口鏈形網絡的光纖總線上實現對等的S908總線；同時，本產品還可以實現雙纖環網冗余功能，當網絡中的某處光纖故障時，系統會自動重建網絡的鏈路，保證全網的通信正常，實現Controlnet光總線的自愈保護，網絡故障排除后系統會自動恢復。

NS231系統的另一個大特點是采用專有LisRing解環協議，本協議是參考RSTP協議的基礎上采用硬件實現的環網快速解環協議，不需任何設置，可以在50ms內自動生成網絡根節點，也就是網絡的解環點，并同時完成解環功能。采用本技術實現即插即用型產品，不需配置，極大地簡化了用戶的調試過程，降低了用戶的使用難度，也不會出現配置不好設備運行不正常的現象。
