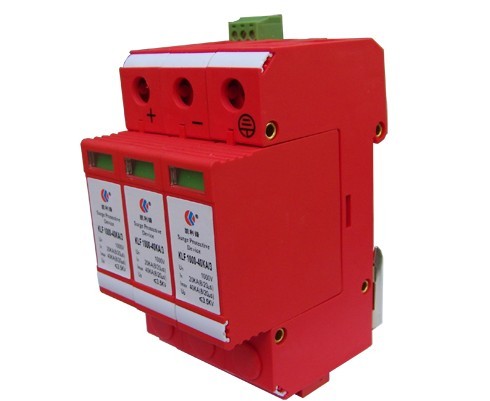

一、產品介紹：
本產品為光伏電源 防雷模塊，用于直流電源供電的電子設備的精細過壓保護，D級過壓保護器，根據IEC和GB標準設計，可用在不同的電源電壓選擇各種相應的規格。 ◆ 本產品適用防雷區域：LPZ2與LPZ3區交界處（D級）電源線路的雷電浪涌防護。
◆ 采用耐高溫塑膠，密封性好，安裝接線方便。
◆ 采用溫控斷路技術，內置過流熔斷器和熱感斷路器，劣化時自動脫扣。
◆ 模塊劣化指示，阻燃外殼。
◆ 具有防塵、防腐等功能。
◆ 能在較惡劣的環境下長期穩定工作。
◆ 外加遙信端口，實現遠程報警控制。
◆ 廣泛適用于太陽能發電系統、移動通信基站、微波通信局、電信機房、工廠、民航、金融、證券等系統的直流電源防雷保護。
二、技術指標：
|
產品型號 |
KLF300-40KA/3 |
KLF600-40KA/3 |
KLF1000-40KA/3 |
KLF1200-40KA/3 |
|
保護級別 |
D級 |
D級 |
D級 |
D級 |
|
工作電壓Un（V） |
DC300V |
DC600V |
DC1000 |
DC1200V |
|
標稱放電電流In(8/20µs）（KA） |
20KA |
20KA |
20KA |
20KA |
|
最大放電電流Imax(8/20µs）(KA) |
40KA |
40KA |
40KA |
40KA |
|
電壓保護水平Up（V） |
≤1200V |
≤3200V |
≤4000V |
≤4500V |
|
響應時間 |
＜20ns |
＜20ns |
＜20ns |
＜20ns |
|
漏電流（µA） |
≤30µA |
≤30µA |
≤30µA |
≤30µA |
|
工作環境 |
溫度：-40℃～+80℃，相對濕度＜95% |
|
外殼材料 |
阻燃材料 |
|
外形尺寸（長×寬×高） |
54×101×66mm |
|
重量 |
0.459 |
|
訂貨編碼 |
DGF001 |
DGF002 |
DGF003 |
DGF004 |
1、該 防雷器采用并聯的方式與電源線路相連接，為35mm標準導軌安裝。 2、安裝時，防雷器進、出線接線端上的“+”、“-”標志接相應的直流電源的“+”、“-”極；“PE”標志接地線；接線方式為螺絲緊固式；
3、所有接線必須牢固及可靠電氣聯接；SPD連接線：BVR≥6mm2，接地線：BVR≥10mm2
4、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω。把防雷器的接地線與防雷系統接地排可靠連接，安裝接線完畢，檢查接線正確牢固后，接通電源即可投入使用。 |
