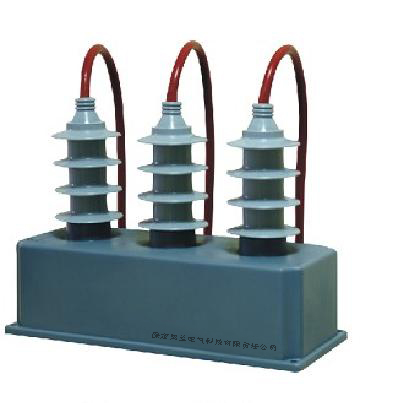

AL-ZR系列自控式阻容吸收器（簡稱AL—ZR）是我公司為滿足現場復雜環境需要而自主研制的專利產品。專用于35kV 及以下中壓系統中，有效限制操作過電壓對發電機、電動機、變壓器、電抗器等感性負載的侵害。已廣泛應用于電力、冶金、石化、礦山、建筑、環保等領域。

在中壓電網中，真空電器產品（真空斷路器、真空接觸器、真空負荷開關、真空重合器等）因其滅弧能力極強，在關、合感性負載（發電機、電動機、電抗器、變壓器等）時，容易引發截流過電壓、多次重燃過電壓及三相同時開斷過電壓。這些操作過電壓具有高幅值、高陡度（振蕩頻率高達幾十至幾百kHz ）的特點，對負載的危害性極大。

AL-ZR 型系列自控式阻容吸收器是專用于保護以上操作過電壓的電氣產品，依據操作過電壓產生的機理，充分利用電容的吸收特性和頻率特性，成功抑制操作過電壓的高幅值和高陡度，從根本上達到限幅降頻——保護設備的目的，標本兼治，有效地保證電氣設備及電力系統正常運行的安全性及可靠性。

     目前，同類的各種避雷器以及組合式過電壓保護器，均是利用氧化鋅閥片的殘壓來限制過電壓的幅值，但只限幅不限頻，無法有效地保護設備。而且由于閥片響應速度的關系，過電壓波頭時間越短，氧化鋅避雷器的殘壓就越高（陡波沖擊電流下的殘壓比操作沖擊電流下的殘壓要高出 20～35%），這使得與電動機耐受電壓之間的配合極為困難。截流過電壓和重燃過電壓類似陡波，波頭時間極短，不足 1μS，會使氧化鋅避雷器、各類組合式過電壓保護器在高陡度的過電壓作用下難以有效地保護設備。

    感性負載的匝間電位梯度與電流陡度（di/dt）成正比，操作過電壓的振蕩頻率可達幾十到幾百kHz，陡度極高，對電機和變壓器的匝間絕緣危害極大，同時易使斷路器發生重燃。現場許多事故實例都證明，在操作過電壓的作用下，電機和變壓器的損壞部位大多集中在匝間，且以進線端的匝間為主，這說明高陡度對帶繞組電氣設備的危害性是極大的。

AL -ZR型系列自控式阻容吸收器能夠有效降低操作過電壓的振蕩頻率，且可有效緩解陡波的波頭，降低了繞組間的電位梯度，成功抑制高陡度對電氣設備的危害。

     同類的過電壓保護設備，如避雷器、各類組合式過電壓保護器等，對改變操作過電壓的振蕩頻率、降低陡度無能為力，即不能防治高陡度造成的感性負載匝間損傷。

    AL-ZR系列自控式阻容吸收器利用電阻元件材質納秒級的響應速度，在正常工作情況下，呈現兆歐級的高阻態，使AL-ZR回路電流極小，起到與電網隔離作用。而在過電壓作用下，迅速轉化為幾十至幾百歐姆的低阻態，使ENR—ZR自動即時接入電網，起到保護作用。實現了快速導通、快速關斷的自控功能。



   AL系列自控式阻容吸收器采用無間隙結構設計，接入電網工頻電壓取決于固體材料特性，與帶間隙的保護設備相比，具有動作參數性能穩定、分散性小、不存在滅弧問題、不受大氣條件影響等特點。

正常運行及單相接地時，由于ENR-ZR系列自控式阻容吸收器與電網隔離，不向電網提供附加的電容電流。不會出現普通阻容吸收器正常對地電容電流過大而影響系統中性點接地方式的情況，也可大大減少因單相接地時電容電流過大而引發的弧光接地過電壓的發生幾率。

    AL-ZR系列自控式阻容吸收器可根據用戶要求選裝動作計數器，記錄阻容吸收器的動作次數，清晰掌控系統運行過程中的過電壓情況及ENR-ZR系列自控式阻容吸收器的動作。

    ＊針對設計，保護到位

根據保護對象的耐壓水平的不同，有針對性設計適合的技術參數以達到最優的保護效果。如：電機與變壓器、線路等設備的耐壓水平不同，故保護用的阻容吸收器的動作參數分別獨立設計。并從型號加以區分為：Z 型和P 型。其中，Z型為電機型，專用于保護電動機、發電機；P 型為配電型，專用于保護變壓器、電抗器、線路等。另外還可針對運行環境惡劣、絕緣耐受薄弱的電爐變壓器，通過加大電容以加強保護。

    AL-ZR系列自控式阻容吸收器是用來保護真空斷路器負荷側的感性負載免受操作過電壓的侵害；但若在斷路器負荷側及母線側均裝有阻容吸收器時，可有效限制斷路器兩側的操作過電壓的幅值與頻率，大大改善加在斷路器斷口上的電壓降，減少斷路器的重燃幾率和滅弧室外部閃絡，對斷路器起到輔助的保護作用。

    ＊高效節能，工作溫度低

   AL-ZR系列自控式阻容吸收器在正常運行中僅通過 μA 級的電流，而通常的100 歐姆、0.1μF  的阻容吸收器回路電流不小于 100mA。因此，ENR-ZR 型自控式阻容吸收器不會出現固定電阻長期發熱的情況，節約了電能。

    ＊短時工作，壽命長

     因電容器正常工作時不投入運行，電壓極低，僅在過電壓發生的mS 級時段內發揮作用，所以大大提高了阻容吸收器工作壽命。

    ＊吸收能量大，保護范圍廣泛

  AL-ZR系列自控式阻容吸收器針對各類電網系統，其電容容量達 0.1μF，充分吸收系統中可能產生的操作過電壓的能量，裕量充足，保護范圍廣泛。特別是35kV 系統，針對特殊保護對象，如電爐變壓器還可增大電容容量至 0.2 μF，加強保護效果。

電網中常含有各階高次諧波，會使普通阻容吸收器的電容回路電流異常增大、電阻過熱，對其正常運行產生威脅。而ENR-ZR5 型自控式阻容吸收器由于增加了自控接入裝置，在正常運行或發生單相接地異常運行時都與電網隔離，所以AL-ZR系列自控式阻容吸收器

可在高次諧波含量較高的電網中工作，適應現場復雜的電網運行環境。

采用具有自愈功能的干式電容器，每個電容器均用環氧樹脂澆注而成，真正達到了防護型電容器的  各項技術指標。極間絕緣介質選用國外進口的優質、高性能的絕緣材料——聚丙烯金屬化鍍膜。各個電容器單元聯接后整體采用阻燃環氧樹脂灌封，電性能穩定可靠。同時，配置熱容量大、散熱性能好的特制非線性無感電阻。

    從內到外全面采用阻燃材料，外殼更是選用國外知名最高阻燃級——V0 級材料，其阻燃及絕緣性能優異，有效保證了產品質量。
