系統構成：

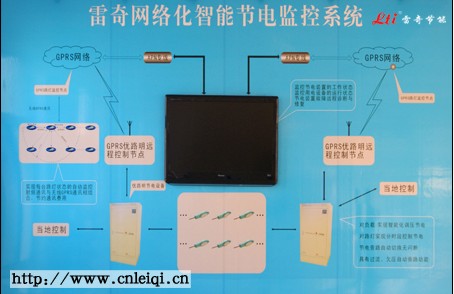

    系統整體結構如圖，由監控平臺和現場節電裝置以及通訊網絡組成。網絡化高效智能節電系統監控平臺設置在監控中心，各個子節電設備通過LonWorks現場總線網絡和光纖通信網絡以及無線GPRS網絡與監控平臺實現雙向實時數據傳輸。監控平臺可以實時在線監視現場各個子節電設備的運行狀態以及運行參數，根據實際情況實時控制調整節電設備的工作狀態及工作參數，并能夠將所監視的節電設備的運行參數進行存儲以及數據上傳。

系統功能:

◎數據采集功能

    可采集現場節電裝置控制下的電力設備的有功功率、無功功率、電流、電壓、設備工作狀態等數據。

◎數據計算和處理功能

    該功能供調度員作各種統計計算用。運算方式包括加、減、乘、除、平方、開方、專用或經驗公式，可以計算功率因數、節電率、全網總負荷值等。一般情況下，這些計算都可以按照要求事先設定。

◎遙控/遙調功能
     系統可遠方控制現場的節電裝置，實現裝置的分合、切換、調節等控制功能，可實現現場節電設備無人值守；具有口令保護遙控返校等一系列完備的防誤操作措施，操作完成后自動記錄操作員姓名、操作時間等信息；

◎報警功能

    現場節電裝置發生故障后，發出報警信號并上傳監控平臺。系統可以自動顯示發生故障的設備以及故障性質。

◎歷史數據管理功能

    歷史數據存儲是將節電裝置的重要運行參數，寫入存儲設備（通常指硬盤或磁盤陣列），供管理調度人員查閱。數據存儲的時間通常按一年計算，取決于存儲設備容量和存盤數據量。

◎報表及打印功能

    可按照用戶要求生成并打印各種統計報表，如日、月、季、年度等報表；打印方式包括定時打印、召喚打印和事件觸發打印。

◎趨勢曲線

    趨勢曲線是顯示現場節電裝置重要參數隨時間發生變化的趨勢，供調度員觀察、研究、判斷和預測。趨勢曲線包括歷史數據曲線和當前數據曲線。其中，歷史數據曲線表示指定時間段內，某參數的數據演變過程，這一功能保證存儲的所有歷史數據均能調出顯示；而當前數據曲線則指示所選參數的變化趨勢。趨勢曲線所選參數及曲線變化速度由調度員在線設定。

◎設備信息管理功能
     用戶可把現場各種不同型號的節電裝置控制下的電力設備的數據信息,如生產廠家、出廠銘牌、技術數據、投運日期、檢修次數以及實物彩照或圖片等輸入微機，可在實時監控畫面上調出設備信息，便于設備的維護和檢修。

◎系統安全

    具有系統管理員、系統維護人員、調度員和一般用戶的權限（名稱和口令），管理功能不同的用戶有不同的權限。
