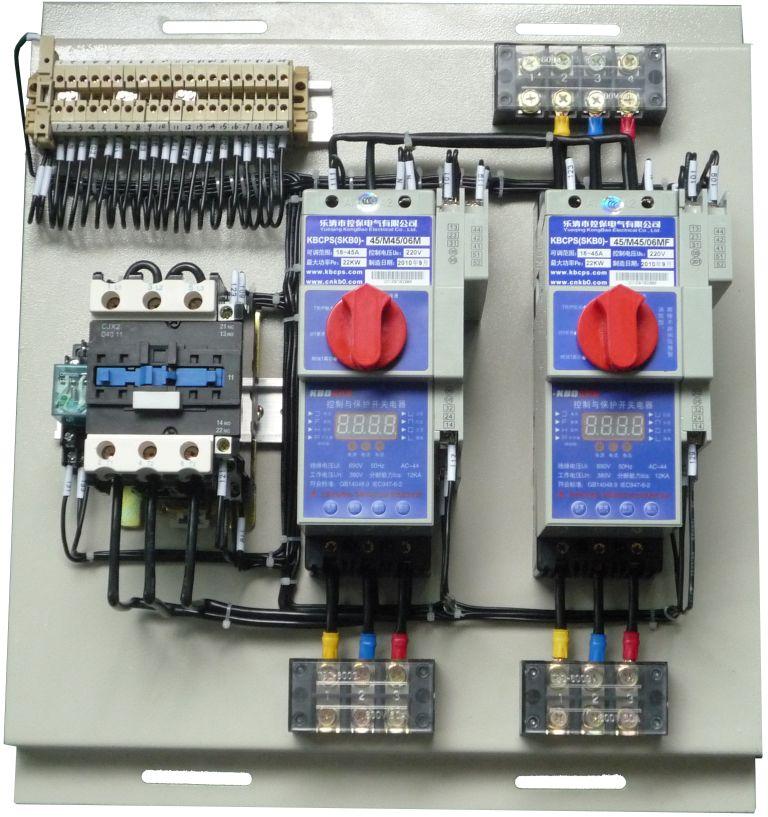

KBO-4P

　　一、概述

KBO-4P即“控制與保護開關”是KBO的改進型產品，作為新的大類產品，KBO四極系列產品。

　　　KBO-4P符合的標準：IEC60947—6—2：(2002)《低壓開關設備和控制設備第6部分多功能電器第2節控制與保護開關電器》和GB14048.9—1998《低壓開關設備和控制設備多功能電器：控制與保護開關電器》（等同采用IEC60947—6—2）。

　　二、結構用途

　KBO-4P系列產品采用模塊化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,(kbo,kbo,kbo,kbo,kbo,kbo,kbo,kb0,kb0,kb0,kb0,kb0,kb0,kb0)具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模塊或附件,即可實現對各類電動機負載、配電負載的控制與保護。

　KBO-4P系列產品主要用于交流50Hz(60Hz)、額定電壓至690V、額定電流自3A至100A、可調工作電流自0.12A至100A的電力系統中接通、承載和分斷正常條件（包括規定的過載條件）下的電流,且能夠接通、承載并分斷規定的非正常條件（如短路）下的電流。

　　從其結構和功能上來說,CPSKBO系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制保護系統。它的出現從根本上解決了傳統的采用分立元器件（通常是斷路器或熔斷器＋接觸器＋過載繼電器）由于選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由于采用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠性和連續運行性能。

　KBO-4P系列產品是斷路器、接觸器、熱繼電器、熔斷器等低壓電器的最佳替代產品。

　　三、產品功能

　　◇特大短路瞬時保護：(kb0,kb0,kb0,kb0,kb0,kb0,kb0,kb0,kb0,kbo,kbo,kbo,kbo,kbo,kbo,kbo,kbo)保護電流與開關主體額定電流有關,其整定電流為20In±20％、動作時間t4≤2～3ms

　　◇短路瞬時保護：(kb0,kb0,kb0,kb0,kb0,kb0,kbo,kbo,kbo,kbo,kbokbo)保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15％、動作時間t3≤0.1ms

　　◇短路短延時或定時限保護：保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調（6～12Ir1）±15％（電動機保護）、（3～6Ir1）±10％（配電保護）、延時動作整定時間t2＝0.2s

　　◇過載長延時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4～1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1＝64s,電動機用t1＝128s

　　◇缺相、斷相保護：動作整定時間為2s

　　◇三相不平衡保護：任意二相電流相差超過50％,動作整定時間為2s

　　◇過壓保護：三相470±10V,動作整定時間5s

　　◇欠壓保護：三相270±10V,動作整定時間5s

　　◇啟動延時：短路短延時或定時限不保護,整定時間為2s

　　◇消防接口：直流24V消防接口輸出（可選）

　　◇漏電保護：剩余電流根據客戶要求定制,動作時間≤0.1s（延時型為0.3s）（可選）

　　◇預報警功能：電流可調

　　◇在線編程功能

　　◇故障指示

◇試驗功能

　　四、正常工作條件

　　■ 周圍空氣溫度

　　△上限值不超過+40℃

　　△下限值不低于-5℃

　　△日平均值不超過+35℃

　　△當周圍空氣溫度超出以上范圍，用戶可與我公司協商

　　■安裝地點的海拔高度不超過2000米

　　■大氣條件：

　　大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可以有較高的相對濕度。月平均最低溫度為+25℃時，該月的平均最大相對濕度為90%，由于溫度變化發生在產品上的凝露必須采取措施

　　■污染等級：3級

　　■安裝類別：Ⅲ類（690V系統）、Ⅳ類（380V系統）

　　■控制電源電壓應在（85%～110%）Us的波動范圍內

　　五、適用領域

　　由于CPSKBO系列產品具有控制與保護功能集成化、模塊化、小型化結構,對環境污染的防護等級高,分斷短路電流能力高,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點,因此特別適用以下系統：

　　■工業設施

　　△冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統

　　△電動機控制中心（MMC）,尤其是智能化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統

　　△單電機控制與保護系統

　　△配電中心

　　■商業及民用設施

　　△現代化建筑中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統

　　△遠程控制照明系統

　　△醫院

　　△信息處理中心（銀行、市政、證券交易中心等）

　　△電信通訊機房

　　△商業大樓（大型購物中心、超級市場、超市等）

　　■基礎設施

　　△港口或鐵路系統（航空港、鐵路客運中心等）

　　△高速公路照明或通風系統

　　△軍隊駐地控制保護系統（如邊防哨所、雷達機站）

　　■消防系統

　　△各種場合的消防泵,風機等

　　特別提示

　　消防型在線路發生故障時，產品發出報警后，必須將紅色的操作旋鈕旋至“再扣”

　　位置方可解除報警信號，繼續使用時應重新旋至“接通”位置。

　　◆主要參數

　　◇兩種外形尺寸(即兩種框架，代號分別為C、D)。

　　◇主電路極數分為：3極、4極。

　　◇主體額定電流等級：C框架包括: 12A、16A、18A、32A、45A;

　　D框架包括: 45A 、63A、100A、125A。

　　◇可配備的熱磁脫扣器覆蓋的整定電流范圍：最小整定電流0.16A，最大整定電流125A(C框架0.16~45A；D框架10~125A)。

　　◇短路分斷能力等級：

　　經濟型(C)35kA；

　　標準型(Y)50kA；

　　高分斷型(H)80kA。

　　◇預期短路電流下的分斷時間為2～3ms, 限流系數0.2以下，見圖5。

　　◆熱磁脫扣器的型式

　　◇按保護對象分為電動機保護(M、P、F)配電保護(L)

　　◇按操作頻率分為頻繁操作和不頻繁操作

　　◆模塊和附件的種類與用途

　　◇ 主體：具有短路保護 (類似MCCB及熔斷器的短路保護功能) 、自動控制（類似接觸器的遠程控制功能）、就地操作與指示功能。

　　◇ 熱磁脫扣器：具有過載、過流保護等功能，整定電流值包括過載反時限、過流定時限，整定電流值均可調。按原理和用途分為多種型式、類別和規格。

　　◇ 輔助觸頭（機械無源F型和L型）：與主電路觸頭聯動，具有電氣控制與指示功能，按觸頭對數分為多種規格�？赏瑫r提供8對輔助觸頭。

　　◇ 信號報警觸頭(機械無源)：同F型輔助觸頭一體與操作機構聯動，具有工作狀態及故障原因指示功能。具備3對并可同時提供2對信號報警觸頭。

　　◇ 隔離輔助觸頭(機械無源)：與隔離型操作機構聯動，實現控制電路或(和)輔助電路的隔離指示功能�？赏瑫r提供2對輔助觸頭。

　　◇ 分勵脫扣器：實現遠程脫扣和分斷電路的功能。

　　◇ 遠距離再扣器：實現遠程再扣(復位)功能。

　　◇ 聲光報警模塊：實現故障及短路情況下，同時發出聲、光報警信號。

　　◇ 面板操作機構：安裝于成套裝置的面板上，不需開啟即可對KB0進行就地操作，包括接通、分斷、再扣(復位)。具有各種安裝方向的不同型式與規格。

　　◇ 控制電路轉換模塊：實現控制電路交直流轉換、低電壓控制(如PLC直接控制)功能。

　　◆KBO-4P的技術特征

　KBO-4P系列產品通過國家鑒定，鑒定意見認為產品技術含量高，以模塊化單一結構形式，將斷路器、接觸器、過載繼電器、隔離開關等分離元器件的主要功能集成化,并能夠綜合多種信號, 實現控制與保護特性在產品內部自配合。具有體積小、短路分斷性能指標高、機電壽命長和運行可靠性高、使用安全方便、節能節材等優點。經科技成果檢索查新證明, 產品填補了國內空白，主要性能指標達到當前國際領先水平。
