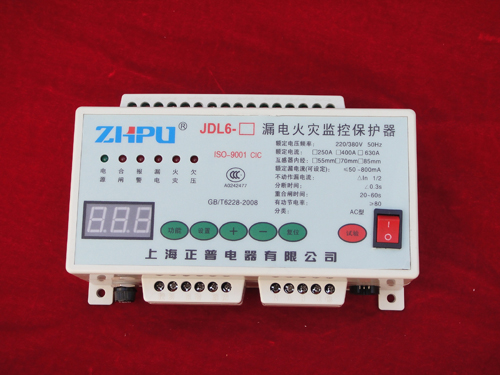

JDL6漏電火災監控保護器
一、產品概述
本產品采用國際、國內先進電子技術和高速微處理器，是集漏電保護、火災監控、消防聯動于一體的一種多功能全自動安全用電,并與交流接觸器或斷路器組合成漏電火災監控保護裝置；在各種故障形成階段發出聲光報警信號或迅速切斷電源，防止火災于未燃。外置1路~8路煙霧探測器、遠程控制、聲光報警、消防聯動接口，能接受消防報警控制系統指令，遠程切斷非消防用電設備，防止火災蔓延，保護人身和財產安全。適用于民用建筑、高層建筑、體育館、會堂、劇院、電影院等公共場所供電回路的一、二級用電安全防火保護。漏電火災監控保護器，按照國家GB/Z6829-2008、GB50045-95等相關標準等規定生產。
三、主要功能
1、產品集監測、報警、獨立/聯動控制等多種功能于一體。
2、具有漏電、過流、缺相、欠壓、過壓保護及聲光報警等功能。
3、具有1~8路火災煙霧探測監控保護功能。
4、具有消防聯動接口，接受消防系統的指令控制（DC24V）。
5、具有漏電流及相位自動判定功能。
6、線路漏電流達到設定值時，能迅速切斷電源并報警，且自動存儲最后一次漏電流動作值。
7、具有數碼顯示漏電電流值, 電流、電壓值。
8、可設定漏電動作值。
9、可設定分?jǐn)鄤?dòng)作時間。
10、具有自動重合閘功能。
四、主要產品技術參數
1、額定電壓、頻率 380V、50Hz
2、額定輔助電壓： 220V
3、額定工作電流： 40~630A ;
4、、另序互感器內經：55mm、70mm、85mm
5、額定漏電動作電流(可設定)：50mA、100mA、200mA、300mA、500mA、800mA;
6、額定漏電不動作電流：I△no 1/2 ;
7、漏電分?jǐn)鄤?dòng)作時間(可設定)：≤0.1～0.5s;
8、輸出[線包]接點容量：≤5A
9、重合閘時間： 20～60s
10、有功節電率： ＞80%
五、外觀安裝尺寸及面板功能圖
圖（1）
|
規格型號 |
外形尺寸 |
安裝尺寸 |
安裝螺釘 |
|
JDL6 |
190mm*120mm |
175*105mm |
M4*30 |
六、安裝環境
1、正常使用條件
1.1、環境溫度：-20℃～+50℃
1.2、相對濕度：≤90﹪
1.3、海拔高度：≤2000m
1.4、污染等級：3級
2、保護器應安裝在干燥、通風、無塵、無有害氣體，遠離磁場和無震動的地方，應平衡固定在配電箱或墻上，便于操作。
七、送電試驗
1、接線無誤方可送電試驗，打開電源開關,電源指示燈亮,保護器自動合閘，進入正常運行。
2、按漏電試驗按鈕，保護器跳閘過后20～60秒自動重合閘。
3、當漏電、火災等原因超過本機額定值而鎖機時，須查明鎖機原因，清除故障后，方可按復位鍵，重新啟動保護器回到正常投運。
八、注意事項
1、本保護器對被保護線路的相線與相線之間，相線與零線之間的觸電不能保護。
2、（另線）N線及其它輸出線不得錯接或漏接，如接錯會燒毀本機。
3、保護器下側線嚴禁接地或越過保護器接線，嚴禁同其它線及保護器下側線相接。
4、保護器的輸入端子N、A為保護器的自身輔助電源，不得漏接。
5、保護器正常使用時，應按GB/Z6829-2008的要求每月對試驗按鈕進行動作試驗。
6、保護器有異常現象要及時退出運行，回廠維修，禁止自行拆開。
7. 應由專業人員檢查設定或調整技術參。 |
