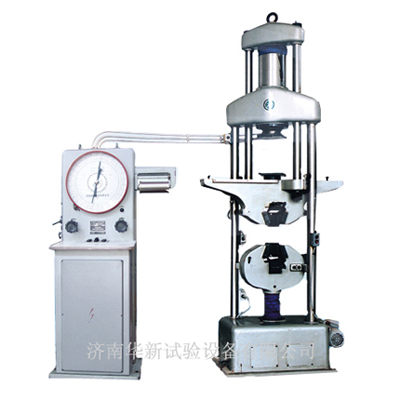

●主機采用油缸上置式結構，拉伸空間位于主機的下方，壓縮、彎曲試驗空間位于主機上方油缸座和上鉗口座之間，通過下鉗口座的移動調整拉伸試驗空間。

●測力機構采用動擺測力裝置，手動控制試驗過程和加荷速度，度盤指示試驗力的大小，從動指針能指示出屈服力和最大力，跟蹤盤給出三級加荷速度，能夠描繪試驗力-位移曲線。二、主要技術參數

序號	技術名稱	參 數
1	最大試驗力kN	600
2	試驗力示值相對誤差	≤示值的±1%
3	試驗力測量范圍	最大試驗力的4%~100%
4	夾緊方式	液壓夾緊
5	圓試樣夾持直徑mm	Φ13~Φ40
6	扁試樣夾持厚度mm	0~30
7	扁試樣夾持寬度mm	80
8	最大拉伸試驗空間mm	600
9	最大壓縮試驗空間mm	300
10	測力計外形尺寸mm	1050×770×1775
11	主機外形尺寸（包括活塞行程）mm	1255×660×3290
12	電機功率kW	2.1
13	主機質量kg	2900
14	立柱凈間距mm	580
15	上下壓盤尺寸mm	204×204
16	彎曲支輥間距mm	1000
17	彎曲支輥寬度mm	140
18	容許彎曲度mm	100
19	剪切試樣直徑mm	Φ10
20	活塞最大行程mm	300
21	活塞最大移動速度mm/min	約70
22	試驗空間調整速度mm/min	約150
23	位移測量裝置	標尺
