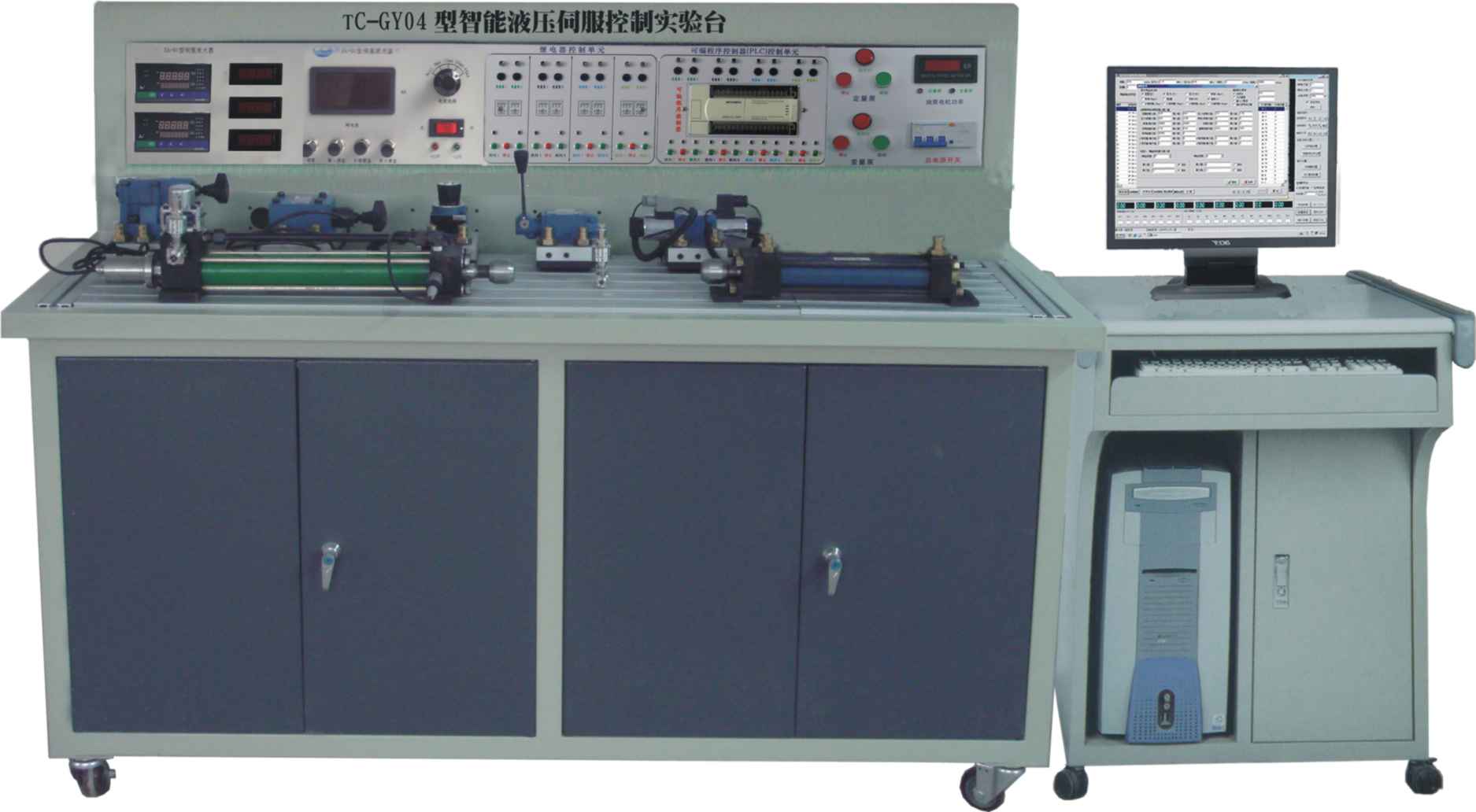

TC-GY04型智能化電液比例伺服實驗臺是在TC-GY02型的基礎上，增加了液壓馬達性能測試實驗系統。

一、 實驗裝置功能

1．常用液壓元件的性能測試：（液壓泵、馬達、溢流閥、節流閥、調速閥、減壓閥等）；

2．液壓傳動基本回路實驗：（十幾種回路）；

3．學生自行設計、組裝的擴展液壓回路實驗；（可擴展上百種實驗）；

4．可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式；

5．智能化數據采集系統實驗：可進行實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成等功能實驗；

6．液壓馬達的性能測試實驗；

7．扭矩傳感器、扭矩卡的工作原理。

二、 實驗裝置組成
實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。
一） 實驗工作臺
實驗工作臺由實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。

工作臺尺寸：長×寬×高=1660mm×680mm×1800mm

二）液壓泵站

系統額定工作壓力：6Mpa。（最大可至7Mpa）
（1）電機—泵裝置（2臺）

定量齒輪泵-電機1臺：

定量齒輪泵：公稱排量6mL/r，容積效率 90%；

電機：三相交流電壓，功率2.2KW，轉速1430r/min；

變量葉片泵-電機1臺：

泵：低壓變量葉片泵，公稱排量 6.67mL/r，壓力調節范圍 4～7Mpa

電機：三相交流電壓，功率2.2KW，轉速 1430

（2）油箱：公稱容積40L；附有液位、油溫指示計，吸油、回油濾油器等。

（3）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

三）常用液壓元件

以國產北京華德元件（采用德國力士樂技術）為主，配置詳見附件1；(液壓元件均為高壓元件，工作壓力最大可至31.5Mpa).

每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。

油路搭接采用開閉式快換接頭，拆接方便，不漏油。

四）電氣控制單元

可編程序控制器(PLC)：采用日本松下C24，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz

漏電脫扣器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等

五）數據采集系統

計算機：PⅣ工控主機，17’純平顯示器

數據采集卡 1塊

扭矩卡 1塊

壓力傳感變送器 2只；

流量傳感變送器 1只；

扭矩傳感器 1只；

功率傳感變送器 1只；

溫度傳感變送器 1只；

詳見配置清單。
