BWKN-3500系列無功補償控制器適用于400V/380V系統快速三相不平衡補償現場，以32位高性能芯片為核心，對三相分別采樣計算，補償響應速度可達10ms，24位A/D采樣芯片保證了采樣的精度，16路輸出路數（最大可擴展到24路）可自由分配共補組數和分補組數，可按照無功缺額實現電容器組自動投切，它的智能投切方式可均衡投切電容器組，延長電容使用壽命。可廣泛應用于點焊，軋鋼，起重，化工，礦業等各種負荷快速變化電力線路。

一、產品簡介

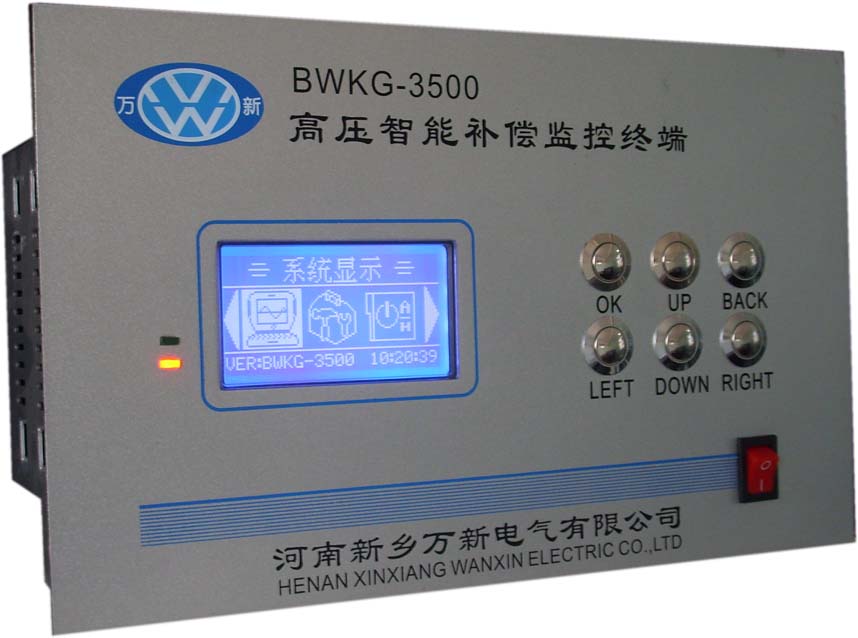

BWKN-3500動態無功補償監控終端采用多任務操作系統內核，實現了微秒級的快速投切，鐵電技術；海量存儲，交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、通訊、電量統計、歷史數據存儲、故障報警、電網諧波分析、無功補償?shù)裙δ埽�可以控�?4路電容組，直接連接電腦進行聯機操作。主要應用于三相四線制的配電網，監測配電變壓器、配電線路運行狀態和補償電網無功，根據無功功率大小，功率因數和電壓范圍，自動控制電容器投切進行補償，有效地提高供電電壓質量、提高配電網絡的安全穩定及經濟運行水平。

該產品是與機械產品的完美結合，有效的延長了機械產品的使用壽命，產品通過了電力工業部無功補償成套裝置質量檢測中心的檢驗。

1.功能特點

可靠性極高，確保安全

●        在正常工作時，CPU作為主控計算機，是整個控制電路的核心，實現采樣的數據計算，邏輯控制，接收信號并進行控制計算、顯示。

●        所有的對外接線端子均可承受上千伏的電壓沖擊而不影響正常工作，電路具有極高的抗干擾能力。

●        優越的“軟件電子狗”電路和容錯技術，可以自動發現程序運行錯誤并瞬間復位計算機，徹底杜絕了“死機”現象，因此本產品沒有“復位”鍵。

●        獨有的“硬件電路故障保護電路”，確保控制器內任意電路損壞后或“死機”瞬間都不會引發輸出誤動作，保證了本產品有朝一日損壞后不會成為定時炸彈。

自動化程度高，操作方便

●        “傻瓜機”的設計風格，簡單、實用的個性。自動運行時完全不需人為干

     預，出現問題時自動退出故障設備。

●        大屏幕液晶顯示器、中文顯示、圖形界面和菜單操作和設置，還有方便用戶使用的快捷鍵。設置的參數永久保存，不受停電影響。

通用面廣,適應性強

●   既可以控制等容量電容器又可控制不等容量電容器或者等容和差容混合情

況。

●        根據用戶類型的不同，既可以僅控制無功，也可按電壓優先的原則進行電壓無功的綜合控制。

●        具有供值班員使用的運行設置和供安裝維護人員使用的調試設置。用戶無需提供變電站設備參數和運行情況。

●        具有自動控制、手動操作等多種工作方式。

●　具有RS/232和RS/485通信接口。

電容控制算法先進

●        對同容量電容，按無功容量決定投切，按動作次數的多少選取電容實行均衡投切。

●        對不同容量電容，按無功量大小自動選擇匹配電容逐個投入和切除并兼顧動作次數，不會出現投切振蕩。

●        對既有不同容量電容，又有等容量電容情況，可先按無功量大小自動選擇匹配電容容量，再根據動作次數對等容電容實行均衡投切。

●        可以實現電容組合投切，以最少的電容組數實現最佳的電容控制。例如三組電容可產生七種電容量。控制更精確，無功補償一次到位。減少成套裝置的成本和空間。對電容容量比值關系無限制。

●        可以按照任意指定次序?qū)Φ热莼虿坏热蓦娙葸M(jìn)行投切。

●        可任意撤出停運的電容而不影響控制。

●        可定義輸出通道為電容控制或電抗器控制，電容、電抗器投切不碰面。

保護和故障診斷

●        能抵抗嚴重的諧波干擾，不會出現控制電壓誤判并引起誤動作。

●        具有動態自檢功能，控制器內部控制參數出錯以及非嚴重性故障均可報警并閉鎖。

●        當出現電網電壓過高或過低時，自動切除電容后報警并閉鎖，故障消失后可自動恢復工作。

●        裝置具備上電保護、掉電保護、過壓保護、欠壓保護、欠流保護、過流保護等多種保護功能。

顯示功能

●        可分別顯示網線的電壓、電流、功率因數、無功功率、有功功率、諧波。

●        可分別顯示網線的三相電壓波形、各次諧波含量和諧波畸變率，用戶端可以方便的分析和了解補償后的電網的質量狀態。

●        屏幕漢字提示將執行的投切動作。

●        顯示控制器控制方式、電容器運行狀態和可投入運行的電容器組。

●        顯示各電容組的通斷狀態。

●        屏幕電容顯示位置可任意定義。

●        顯示日期、時間。

●   在自動方式控制時，預先顯示控制動作名稱，稍后再實際輸出

     動作，提高運行安全性；

●        在提示方式控制時，能明確提示各電容的投、切，特別適合試運行期使用和對自動控制有顧慮的用戶；

●        出現異常情況時，能明確提示故障名稱，不用臨時查找說明書，以便及時處理故障；

安裝維護方便

●        系統測試功能可現場觀測所有外部接入信號和通斷輸出接點，方便快速地安裝調試；

●        增益調節功能可使維護人員在控制器面板上用按鍵直接修正顯示精度。

●        通用的電路板和模塊化設計，進出口端子輸出，先進的可編程序器件易于維護升級。

催款功能(需定制)

●        對信譽低的用戶可使用催款功能，在到達規定的運行日期后，自動啟動催款功能，停止控制器的工作。用戶必須得到生產廠家的解除碼，自行恢復控制器工作。可協助你要回欠款。

事件記錄(需定制)

●   可記錄多個事件，記錄的內容不受停電影響，便于追憶運行和故障情況

●        各組電容的投入、切除動作以及日期、時間。

●        各種異常報警事件以及日期、時間。

 ●   主變運行方式自動轉換動作以及日期、時間。

統計功能(需定制)

●        當月和上月電壓合格率。

●        抄表日期、超上限率、下限率和超限時間長度、最大電壓值和最小值以及發生時間。

●        各電容器的本月動作次數、上月底動作次數、累計動作次數，以及各電容器本月的投運時間。

手動投切電容功能

●        控制器具有齊全的電容手動投切功能。

●        可配合控制屏的手動投切按鈕, 以備裝置定檢時臨時使用。

2.技術參數

測量精度

             電    壓：        ≤ 0.5%

電    流：        ≤ 1.0%

功率因數：        ≤ 1.0%

             時    間:         ≤ 1秒/天

輸入采樣限量

             電    壓：        0～ 1000V           (PT 電壓)

             電    流：        0～ 5A (CT 電流)

電源供應                      AC/DC 176～265V / 25VA

抗 干 擾                       共模2500V，差模1000V

環境溫度                      -15℃～+50℃

相對濕度                      ≤95% (25℃時)

控制器尺寸　         　　　　 長 260mm  寬150ｍｍ、深76.5ｍｍ

1~3：接A、B、C三相相電壓

5~10：接A、B、C三相相電流

4腳接零線

11、12：接220V工作電壓

13: GND12V

14-15：為RS-485接口(B接D₊，A接D_-)

16、17腳可接外部溫度傳感器

18-23,36:開關量輸出（做24路用時為控制輸出信號）

24-32:分別接開關量輸入

(32-25為開關量1-8路接口，24為開關量1-8路輸入公共端。)

37-52：分別接1~16路控制信號,每路輸出直流電流≤50毫安。

35腳為1-16路控制信號公共端，內部接點12V

33-34：報警輸出

五、安裝說明

   將監控終端儀表裝入裝置面板開孔糟內（開孔152MM×262MM）內，緊固螺釘將監控儀固定在裝置面板上。

如圖：卡子卡在開孔上,螺絲擰緊.

控制器的內部參數一般按照出廠協議而定，如需更改請與本公司聯系，技術電話：86-373-2086186，我們會提供滿意的技術支持和售后服務。

                                                   萬新電氣有限公司

附表：

表:參數含義解釋（可增加參數）
