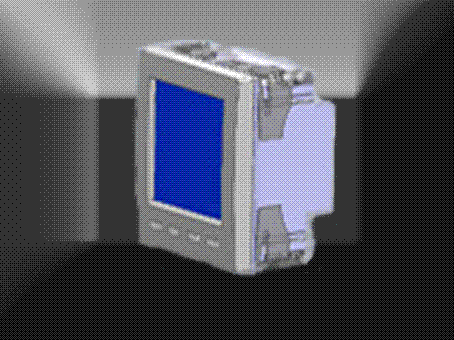

BY-1004 人機交互界面可編程 CPU

1.  BY-1004 是一款可直視化全中文人機交互界面可編程 CPU，搭配數顯模塊使用，采用并
行總線式低5v電壓設計完美的解決了信號干擾的問題。

2.  標準的2排5列插座為通信端口更是簡化了接線上的麻煩，和成本問題。

3.  具有 4 個標準的 I/O 口外設引出，可接受 5v 邏輯電平的控制，且有復用功能端口。可
以接受外圍的輸入信號作為控制信號，也可作為輸出信號去控制邏輯電平以得到更充分
的應用。

4.  同樣和數顯模塊一樣 BY-1004 同樣也有外部 EEPROM 擴展，為了程序?qū)懙倪^(guò)大內部程序
資源不夠的情況下進行外部擴展，所采用CW24C00系列外部存儲器可電擦寫的方便了您
的應用。

5.  獨特的12864液晶接口電路和專業定制的 12864模塊不同的尺寸享受不同視覺效果，顛
覆了以往的設計理念。

6.  采用獨特的4組獨立鍵盤作為輸入控制，全程量程序都是經過這 4個按鍵去完成的，遵
循簡而精的設計理念，從而在顯示界面上要做很大的努力。每一個獨立鍵盤接口都設有
上拉電阻，以防止程序陷阱。

7.  并行總線傳輸電路也設有上拉電阻，防止程序滯留從而造成不良的狀態，每一次傳輸完
數據后都會把數據總線拉成高電平。

8.  CPU 從內部執行程序到外部程序的順序依次走下去的。如果您的程序較小就不必?cái)U(kuò)展外
部存儲器，如果相對應您的程序比較大那就不妨試試使用外部存儲器，了解它的特點。

9.  全電路都是 5v 供電更加節能穩定和安全，采用 BY-1003 的電源依賴作用給 BY-1004 供
電從而更好的達到搭配的作用。

10. 因?yàn)榭紤]到不能擴展編程模塊和編程 CPU 的作用我們?cè)O(shè)計了 CW89F 系列最頂級配置的
CPU 在里面從而能不用外部擴展盡量不用外部擴展存儲器程序。

11. 完美的視覺設計和外殼搭配 4個獨立鍵盤的應用鑄就不凡的品質。

資料下載： BY- 1004人機交互界面可編程 CPU   PDF
