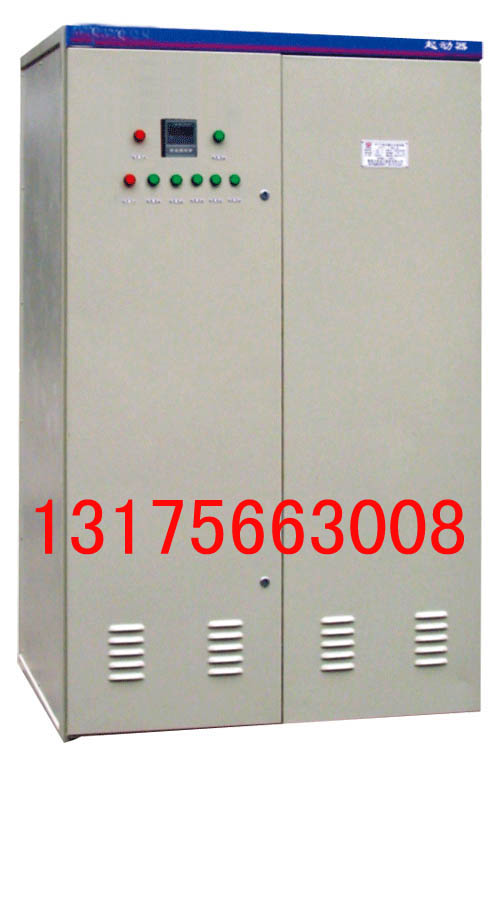

WYQ系列液體電阻起動器
■ 應用范圍
適用于三相交流50Hz，額定工作電壓為380V~10kV，額定功率為75kW~10000kW繞線式交流異步電動機的重載平滑軟起動，尤其是電網電壓不穩或偏低的工礦企業。
■ 工作原理
在被控繞線電動機的轉子回路中串入特殊配制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況下均勻升速，平穩起動。起動結束，電氣開關短接轉子回路。
■ 主要性能特點
● 軟起動，起動電流小：Iq≤1.3Ie（A）；
● 降低了電機起動溫升，有效地延長電機使用壽命；
● 起動過程平滑，對機械設備無沖擊；
● 可連續起動5-10次，起動性能優于頻敏起動器；
● 對電網要求不高，不會產生諧波而影響電網；
● 結構可靠、簡單、安裝、維護方便；
● 通用性好，可適用任何負載狀況下繞線式電機軟起動，特別適用于重載起動；
● 具有起動超時、失壓、超行程、超溫等多重保護功能；
● 用于北方寒冷地區時，設備自帶電加熱功能。
■ 主要技術參數
● 起動起始電流：Iq≤1.3Ie（A）；
● 起動時間：10～60s，預整定，現場可調；
● 起動次數：連續起動5～10次；
● 電液正常工作溫度：5～70℃；
● 外殼防護等級：IP20,IP30。
■ 符合標準
● 低壓成套開關設備和控制設備：GB7521.1-1997 IEC439-1 :1992；
● WYQ型液體電阻起動器：Q/XWZ2-2000。
■ 使用環境條件
● 環境溫度：-40～50℃；
● 相對濕度：≤90％；
● 海拔高度：≤2000m，（海拔2000m以上的可以根據具體工況特殊設計）；
● 地面傾斜度不大于5°；
● 安裝地點無火災、爆炸危險、化學腐蝕及劇烈振動；
注：若有特殊使用條件，請在訂貨時與制造商申明、協商。
■ 訂貨須知
訂貨時請提供下列資料：
● 電動機型號、額定功率、額定轉子電流、轉子電壓、額定轉速；
● 電動機拖動的負載特征（工況說明）；
● 柜體表面顏色；
● 若用戶有特殊要求，請與我公司協商訂貨。
