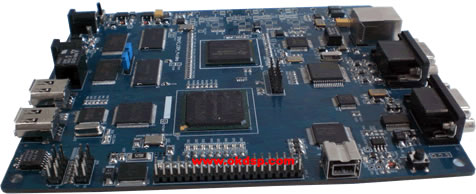

TFM-DM642-1394 圖像處理板
作者：OKDSP  來源：www.okdsp.com  電話：027-87526589-607  QQ：1315915505
    TFS-DM642-1394 處理板 是基于 DM642 的高性能視頻處理器，是與 1394 接口的相機配用，可進行高質量彩色 / 黑白圖像的實時采集與處理，獨立運行，功耗低。

【規格參數指標】：
【關鍵特性】
2 路 IEEE1394 FIREWIRE 輸入，最高可達 400Mb/s
標準的 IDE 接口，可直接與硬盤相連，進行大容量儲存，對圖片進行處理
4 路復合視頻輸入 (PAL / NTSC /SECAM)
1 路復合視頻輸出 (PAL / NTSC /SECAM)
1 路 VGA 輸出，最大分辨率： 1024*768@60Hz
32M *64bit 同步動態存儲器（ SDRAM ），存儲容量高達 256MByte
8M *8bit FLASH ：可以寫進大量程序，具備自啟動功能，可作為嵌入式的產品使用
通用 I/O 連接 FPGA ：供加密和鍵盤譯碼，以及 IO 擴展
1 路標準 RS232 串口通訊，每路最高 115.2k/s
10/ 100M 自適應以太網接口（ EMAC ）
16 或 32 位 HPI （主機接口）
可配置的導入選項
標準 JTAG 設計，方便仿真
8 個用戶自定義顯示燈在線顯示工作狀態（根據需要可選）
單 +5V 供電，內部設計有多種電源轉換模塊
可供子卡使用的擴展連接器
采用 TI 公司的 TFS-DM642-E DSP 器件，速度 600MHz
獨立運行

【尺寸大小】
長度×寬度： 142mm × 164mm

【應用環境】
  電子
  機械零器制造
  食品 / 飲料業
  日用品制造
  IT/ 通信
  醫療用品制造
  汽車制造
  包裝 / 灌裝
  塑料行業
  半導體元器件
  藥品制造
  智能交通
