三、通信平臺
水司調度中心、各職能部門之間數據通信在局域網內完成；管網測點與水司調度中心之間采用GPRS無線通信。
四、管網遠程測控終端的功能特點、產品結構。
1、管網遠程測控終端的功能特點：
◆ 采集管網壓力、流量、流向、電池電壓等數據。
◆ 將采集數據主動上報到調度中心；支持定時上報和監測數據超限上報。
◆ 支持多種供電方式：電池供電、太陽能供電、市電供電。
◆ 大容量可充電電池供電、太陽能供電、市電供電條件下支持調度中心隨時問詢。
◆ 采用GPRS、短消息無線通信方式。
◆ 現場可存儲、顯示、查詢壓力、流量等數據及工作參數。存儲數據≥1萬條。
◆ 數據存儲間隔、數據上報間隔可以設置。
◆ 防水防潮等級高，測井內安裝時：IP68。
◆ 4節高能電池可數據發送≥1萬條，100Ah可充電電池充電1次可使用3-4個月。
◆ 為現場壓力變送器提供直流電源：5V、12V、24V。
◆ 支持遠程升級設備程序、設定參數。
2、產品結構
終端設備設計成兩種外形結構：測井內型、測井外型。
測井內型：設備安裝在測井內。電池供電時采用此結構。有兩種電池供電方式，一種是4節高能鋰電池組供電，電池組安裝在微功耗測控終端內；另一種是大容量可充電蓄電池組供電，可充電蓄電池組獨立安裝。
測井外型：設備安裝在測井外。太陽能供電和市電供電時采用此結構。
五、管網監測點的設備配置及安裝方式。
供電方式不同，測點的現場設備配置和安裝方式就不同。下面分別介紹。
1、高能鋰電池組供電方式測點設備配置、工作原理及安裝方式：
◆ 測點設備配置表
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
微功耗測控終端 |
1 |
DATA-6216 （內嵌鋰電池組） |
|
2 |
防水外罩 |
1 |
測控終端用 |
|
3 |
壓力變送器 |
1 |
0-5V信號輸出 |
|
4 |
流量儀表 |
1 |
脈沖輸出或串口輸出 |
◆ 終端設備工作原理示意圖

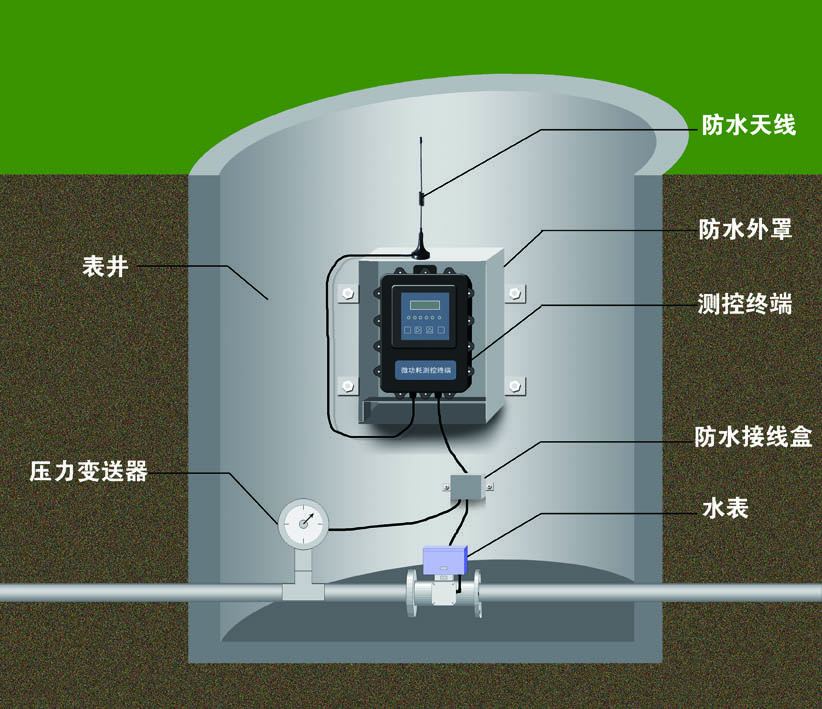

◆ 終端設備安裝方式
將防水外罩安裝在監測井井壁上，微功耗測控終端放置在防水罩內。壓力變送器信號線、水表信號線接在微功耗測控終端自帶的防水接線盒上。
2、可充電電池組供電方式測點設備配置、工作原理及安裝方式：
◆ 測點設備配置表
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
微功耗測控終端 |
1 |
DATA-6216 |
|
2 |
防水外罩 |
1 |
安裝測控終端用 |
|
3 |
可充電電池組 |
1 |
100Ah、6V |
|
4 |
可充電電池組安裝支架
及防水罩 |
1 |
安裝電池組用 |
|
5 |
壓力變送器 |
1 |
0-5V信號輸出 |
|
6 |
流量儀表 |
1 |
脈沖輸出或串口輸出 |
◆ 終端設備工作原理示意圖
◆ 終端設備安裝方式
將防水外罩安裝在監測井井壁上，微功耗測控終端放置在防水罩內。壓力變送器信號線、水表信號線接在微功耗測控終端自帶的防水接線盒上。
可充電電池組安裝支架固定監測井井壁上，安放好電池組，接好電源線，扣上并固定防水罩。
3、太陽能供電方式測點設備配置、工作原理及安裝方式：
◆ 測點設備配置表
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
微功耗測控終端 |
1 |
DATA-6216 |
|
2 |
室外型金屬防護箱 |
1 |
480×360×200 mm |
|
3 |
充電保護器 |
1 |
12V |
|
4 |
蓄電池 |
1 |
12Ah |
|
5 |
太陽能板 |
1 |
20W |
|
6 |
金屬桿及安裝支架 |
1 |
依據安裝環境設計 |
|
7 |
壓力變送器 |
1 |
0-5V信號輸出 |
|
8 |
流量儀表 |
1 |
脈沖輸出或串口輸出 |
◆ 終端設備工作原理示意圖
◆ 終端設備安裝方式
將微功耗測控終端、充電保護器、蓄電池等集成在金屬防護箱內。金屬防護箱安裝在金屬桿上。太陽能板安裝在金屬桿上的支架上。壓力變送器信號線、水表信號線接在防水接線盒上。按接線圖要求接線。
4、市電供電方式測點設備配置、工作原理及安裝方式：
◆ 測點設備配置表
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
微功耗測控終端 |
1 |
DATA-6216 |
|
2 |
室外型金屬防護箱 |
1 |
480×360×200 mm |
|
3 |
開關電源 |
1 |
12V |
|
4 |
蓄電池 |
1 |
12Ah |
|
5 |
空開 |
1 |
10A |
|
6 |
金屬桿及安裝支架 |
1 |
依據安裝環境設計 |
|
7 |
壓力變送器 |
1 |
0-5V信號輸出 |
|
8 |
流量儀表 |
1 |
脈沖輸出或串口輸出 |
◆ 終端設備工作原理示意圖
◆ 終端設備安裝方式
將微功耗測控終端、蓄電池、開關電源、空開等集成在金屬防護箱內。金屬防護箱安裝在金屬桿上。壓力變送器信號線、水表信號線接在防水接線盒上。按接線圖要求接線。
六、水司調度中心
水司調度中心負責對全市供水管網進行監測，具體功能如下：
監測整個城市供水管網測點的壓力、流量、流向、水質信息。
監測各水廠出廠流量、出廠壓力、清水池水位、加壓泵工作狀態。
監測加壓泵站的水池水位、進口壓力、水泵工作狀態、出口壓力；遠程控制加壓泵的啟停。
監測直供水泵工作狀態、出口流量、出口壓力；遠程控制水泵的啟停。
監測城市備用調節水池的水位。
生成每個測點的壓力、流量數據曲線；生成每條管線壓力分布曲線。
生成各種工作報表。
輔助預測、發現爆管事故；提供輔助決策建議。
存儲、查詢、對比歷史數據。
遠程維護監測設備。
輔助管理管網管道、閥門、變送器、流量計等設備。
1、水司調度中心硬件網絡結構
調度中心配置
|
安裝位置 |
設備、軟件名稱 |
數量 |
備注 |
|
水司調度中心 |
服務器 |
2 |
1臺通信、1臺數據 |
|
客戶端計算機 |
2 |
聯想商業 |
|
交換機 |
1 |
1G H3C |
|
路由器 |
1 |
100M H3C |
|
硬件防火墻 |
1 |
100M H3C |
|
不間斷UPS電源 |
1 |
3000VA |
|
標準機柜 |
1 |
19吋 2000mm |
|
數據庫軟件 |
1 |
SQL Server 2000 |
|
服務器操作系統軟件 |
2 |
Windows 2003 Server |
|
客戶端操作系統軟件 |
2 |
Windows XP |
|
水司生產調度系統軟件 |
2 |
DATA-SD01 |
注：本系統所需設備及軟件最終依據每個水司具體需求而定。
3、水司生產調度中心軟件結構
生產調度軟件采用B/S結構或B/S+C/S結構，軟件在調度中心服務器上運行，使用者通過水司局域網瀏覽并進行操作；工種不同、職位不同，所授予的使用權限就不同
生產調度系統如果已經應用了進口或國產組態軟件，可使用我公司的數據通信服務軟件，將水源井遠程測控終端等設備接入生產調度系統。
