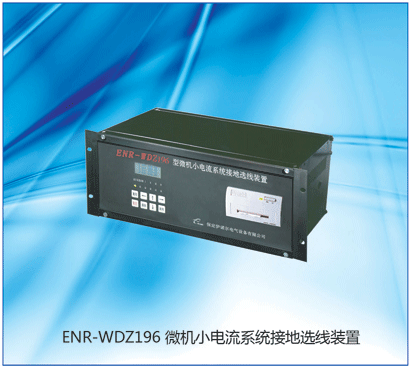

本裝置適用于0.4KV～66KV中性點不接地或經電阻、消弧線圈接地的小電流接地系統。可廣泛用于電力系統的發電廠、變電站、水電站及化工、冶金、煤炭、鐵路等大型廠礦企業的供電系統。

在電力系統中，把中性點不接地或經消弧線圈、電阻接地的系統叫小電流接地系統,在小電流接地系統中最常見的故障是單相接地。小電流接地系統發生單項接地故障時，凡是對地有電容的線路都將有零序電流通過，但由于零序電流較小，又有很大的分散性，選擇接地線路有一定困難；若系統中有消弧線圈，困難更大。

單相接地時接地電流較小，按電力系統安全運行規程的規定，發生單相接地故障后可繼續運行1至2小時，但此時系統非故障相對地電壓升高為線電壓，若不及時處理，極易發展成兩相短路使故障擴大。弧光接地還會引起全系統過電壓。

二、產品特點：

1、本產品選用的微處理器為美國Intel公司的十六位單片機芯片80C196作為核心，計算速度快，數據處理能力高。

2、適用范圍廣，適用于中性點不接地/經消弧線圈接地/經大電阻接地系統、適用于架空線/電纜線系統，長短線不限。

3、軟件設計及程序編制考慮了目前國內現場大多數情況，吸收了國內同類產品的優點，并充分兼顧了現場調試運行方便、快捷的要求。

4、數據交換通道有三種硬件接口：三線RS－232 口、 二線RS－485 口、四線RS－422口。適用于無人值班變電站或綜合自動化設備。

5、無定值設定，采用殘流增量法使裝置不受運行方式及接地過渡電阻的影響。

6、線路報警編碼輸出與線路報警一對一輸出為獨立出口模塊。

7、自檢功能：隨時監視裝置的核心硬件電路和軟件的執行情況。

8、自恢復功能：裝置上電后無論處在何種操作界面，若2分鐘無人操作便自動進入運行界面（本機故障報警時除外）。

9、整機為插件結構，維修及更換部件極為方便。

10、漢字菜單，操作簡便，易于理解，調試容易。

11、投運后，本機基本上不需要維護。

三、主要功能和技術參數

1、適用范圍：中性點不接地、經大電阻接地或經消弧線圈接地的小接地電流系統；

2、母線段數：1～4段；

3、選線回路：12、24、36路（如選擇時路數不一，請?jiān)谟嗀洉r(shí)說明）；

4、啟動電壓（V）：30V為缺省經驗值,用戶無需整定；

5、輸入量額定值：零序電壓小于100V、零序電流大于20mA小于500mA（零序電壓、零序電流信號接入本裝置時同名端必須一致）。為確保裝置選線的準確性，當線路發生單相接地時該線路的零序電流互感器二次側能提供大于20mA且小于500mA的零序電流；

6、遠動報警功能：掉電報警、本機故障報警、接地母線報警、接地線路報警、編碼輸出、接地線路報警一對一輸出。本系列報警各提供一對無源觸點（觸點容量為8A/250VAC、8A/30VDC）可接中央信號指示燈；

7、通訊功能： RS485；

8、打印功能：全漢化打印本機參數設置和故障信息；

9、工作電源：AC/DC220V、AC/DC110V（供選擇其一使用）；

10、使用環境：溫度-30℃～55℃     濕度≤90%    大氣壓力80～110KPa。

四、裝置工作原理

小電流系統正常運行時，電壓互感器PT開口三角電壓很小，一般不會超過10V。當系統發生單相接地故障后，接地相對地電壓為零，正常相對地電壓升高到線電壓，零序電壓升高。接地線路的電容電流等于正常線路的電容電流之和，并且接地線路的電容電流的方向從線路流向母線，而正常線路的電容電流的方向?yàn)槟妇�流向線路，即二者方向相反。

裝置實時監測PT開口三角電壓，當開口三角電壓大于啟動值時，裝置對該段母線所有線路的零序電流進行多次同步采樣，并對數據采樣的可信度進行全面分析，在此基礎上運用群體比幅比相原理及多重判據進行優化處理，并充分考慮了相位及幅值的變化和PT斷線、過渡電阻變化而引起的零序電流變化等影響,從而選出接地線路或接地母線，同時引入了相對測量概念和自適應跟蹤技術，大大提高了故障電流檢測的靈敏度，能嚴格鑒別接地與虛幻接地；降低了誤判和漏判的概率，提高了選線的準確性。
