controlnet總線轉光纖在功能上可以替代羅克韋爾1756-RPA+1786-RPFS,1786-RPFM,1786-RPFRL,1786-RPFRXL,1786-RPCD系列產品.controlnet總線數據光端機是深圳訊記在開發出profibus dp,Genius,MB+現場總線的基礎上并參考原廠的光纖轉換模塊研發出來的一款國內替代方案。該產品實現了controlnet現場總線的電氣口與光纖的轉換，避免了信號的干擾同時延長了傳輸距離。最遠傳輸距離可以達到60KM.
controlnet現場總線數據光端機概述：

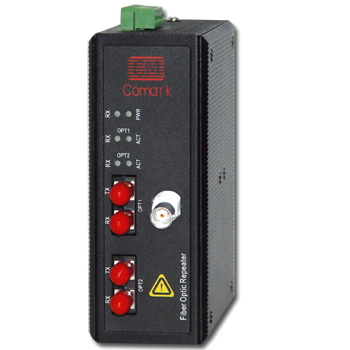

Ci-cf110/120系列產品是一款工業級ControlNet數據光端機,速率支持5Mbps,標準BNC接口兼容ControlNet數據接頭。單光口/雙光口鏈網支持,支持ControlNet協議。35mmDIN,DC9-30V電源.Ci-cf120支持兩路可級聯上下行光纖接口，一路數據接口， Ci-cf110支持一路光纖接口，一路數據接口。
特點：
1、支持ControlNet工業控制現場總線協議。
2、通信速率5Mbps。
3、光纖最遠通信距離可達60KM。
4、接口采用標準BNC接口，與ControlNet數據接頭兼容，為現場接線提供了方便。
5、電接口具備1500V電壓隔離以及600W浪涌保護功能。
6、采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護，滿足各種苛刻工業現場的需求。
7、提供繼電器輸出光纖鏈路以及電源故障告警。
8、采用標準工業35mm導軌安裝方式。
規格：
電接口：
1、支持ControlNet；
2、兼容ControlNet數據接頭的標準BNC接口；
3、速率：5Mbps；
4、具備1500V電壓隔離以及600W浪涌保護功能；
光纖接口：
1、光纖波長：多模：850nm、1310 nm；
2、單模：1310 nm、1550nm；
3、傳輸光纖：多模：50/125、62.5/125、100/140um；
4、單模：8.3/125、9/125um、10/125um；
5、傳輸距離：多模2KM；單模：10～60KM；
6、光纖接口類型：SC、ST、FC可選；標配：ST接口。
其它指標：
1、電源：支持雙電源冗余輸入，DC9-30V ，典型DC24V、功耗小于1.5W；
2、光纖鏈路故障以及電源故障告警繼電器輸出；
3、外形尺寸：125mm×90mm(帶卡軌100mm)×50mm；
4、工作溫度：-10-70℃（-40~+85℃可選）；
5、相對濕度：≤90%(無冷凝)；
6、存放溫度：﹣40～80℃。
|
