描述 |
CPU 226 CN DC/DC/DC |
CPU 226 CN AC/DC/
繼電器 |
|
物理特性 |
|

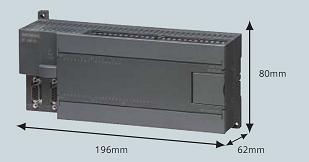

尺寸 (W X H X D)
重量
功耗 |
196 x 80 x 62 mm
550 g
11 W |
196 x 80 x 62 mm
660 g
17 W |
|
存儲器特性 |
|
程序存儲器
在線程序編輯時
非在線程序編輯時
數據存儲器
裝備(超級電容)
(可選電池) |
16384 bytes
24576 bytes
10240 bytes
100小時/典型值(40°C時最少70小時)
200天/典型值
|
16384 bytes
24576 bytes
10240 bytes
100小時/典型值(40°C時最少70小時)
200天/典型值
|
|
I/O特性 |
|
本機數字量輸入
本機數字量輸出
本機模擬量輸入
本機模擬量輸出
數字I/O映象區
模擬I/O映象區
允許最大的擴展I/O模塊
允許最大的智能模塊
脈沖捕捉輸入
高速計數器
總數
單相計數器
兩相計數器
脈沖輸出 |
24 輸入
16 輸出
無
無
256 (128輸入/128輸出)
64(32輸入/32輸出)
7個模塊
7個模塊
24
6個
6，每個30KHz
4，每個20KHz
2個20KHz(僅限于DC輸出) |
24 輸入
16 輸出
無
無
256 (128輸入/128輸出)
64(32輸入/32輸出)
7個模塊
7個模塊
24
6個
6，每個30KHz
4，每個20KHz
2個20KHz(僅限于DC輸出) |
|
常規特性 |
|
定時器總數
1ms
10ms
100ms
計數器總數
內部存儲器位掉電保持
時間中斷
邊沿中斷
模擬電位器
布爾量運算執行時間
時鐘
卡件選項 |
256個
4個
16個
236個
256(由超級電容或電池備份)
256(由超級電容或電池備份)
112(存儲在EEPROM)
2個1ms分辨率
4個上升沿和/或4個下降沿 2個8位分辨率
0.22μs
內置
存儲卡和電池卡 |
256個
4個
16個
236個
256(由超級電容或電池備份)
256(由超級電容或電池備份)
112(存儲在EEPROM)
2個1ms分辨率
4個上升沿和/或4個下降沿 2個8位分辨率
0.22μs
內置
存儲卡和電池卡 |
|
集成的通信功能 |
|
接口
PPI/T波特率
自由口波特率
每段最大電纜長度
最大站點數
最大主站數
點到點(PPI主站模式)
MPI連接 |
2個RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米
未使用隔離中繼器：50米
每段32個站，每個網絡126個站
32
是(NETR / NETW)
共4個，2個保留
(1個給PG，1個給OP) |
2個RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米
未使用隔離中繼器：50米
每段32個站，每個網絡126個站
32
是(NETR / NETW)
共4個，2個保留
(1個給PG，1個給OP) |
