JWK-1產品使用說明書（版本號JWK1006）
一、功能和用途：
　　本產品采用先進的微電腦自動控制技術，用戶只要校正好控制器的時鐘，輸入所在地區的經度和緯度，控制器即可根據地球自轉和公轉的規律，自動計算出不同季節每天的日出日落時間，實現對路燈及相關設備的全自動開關控制。用戶也可以根據所在地區的實際情況進行時間微調。該產品技術先進、運行可靠、安裝方便，調整簡便，可廣泛應用于路燈、庭院燈、廣告燈箱、霓虹燈、航標燈等室外照明智能控制。可顯著節省電能，減少維護成本，具有明顯的經濟效益和社會效益，是現代室外照明控制的理想選擇。
　　本控制器有兩路輸出，第一路為全夜燈，即天黑亮燈、天亮關燈；第二路用戶可自己設定晚間關燈時間和早晨開燈時間，也可以設置成全夜燈。用戶可以讓一部分路燈晚上長亮，另一部分路燈定時關閉，既滿足了照明需要，又能最大限度的節省電能。
　　本產品可根據用戶需要附加光控或雨控功能；如果是在-20度以下環境使用，可增加內部保溫附件，保溫附件在低于5度加溫，高于10度停止加溫。請在購買時特別說明。
二、主要技術指標：
　1、使用范圍：東經70～136°，北緯5～60°，全國各地均可使用。
　2、時鐘誤差：±1秒/天。
　3、一路輸出：全夜燈，用戶開關燈調整范圍±99分。
　　 二路輸出：半夜燈/全夜燈，用戶開燈調整范圍±99分，關燈時間用戶自定。
　4、輸出功率：220VAC/3A/10A.
　5、工作電壓：220VAC/50/60Hz。
　6、停電數據保護時間：四個月。
　7、環境溫度：－20～＋60℃（低于-20度可增加內部保溫附件）
　8、環境濕度：＜95%
　9、外形尺寸：125×82×68mm
　10、重量：　 365g
三、使用說明：
　　該產品投入使用前，用戶務必進行時鐘、經緯度的初次設定，請按以下步驟進行：

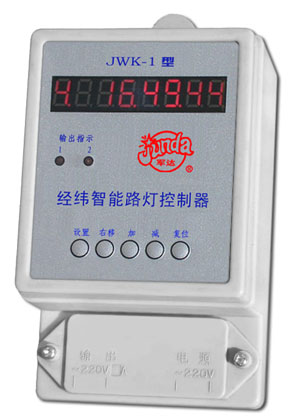

　1、了解面板及各部分功能用途：
　　1）八位LED數碼管，顯示相關時間及數據。
　　2）五位按鍵，分別是：設置、右移、＋1、－1、復位。
　　3）兩路輸出指示燈，分別顯示第一路、第二路輸出狀態。
　　4）輸出接線盒，打開下部接線盒蓋的兩個固定螺絲，取下蓋板，即可看到六位三組的接線排。接線側標有220V輸入、一路輸出、二路輸出接線標志。（請參見接線圖）
　2、加電查看：
　　1）打開接線盒接入220V交流電源，注意不可帶電接線，輸出線可暫時不接。
　　2）接通供電電源，該設備即進入工作狀態，八位數碼管顯示“BJ-JUNDA”，3秒后顯示：星期、時、分、秒。如果長時間不按鍵，數碼管第一位顯示“0”并閃爍,其它位不顯示。
　　3）任意按＋1、－1、右移各鍵，顯示變為年、月、日。約15秒自動返回或按各鍵返回。
　　4）此時蜂鳴器可能告警，屬正常狀態，說明時間及有關數據有誤，需要調整。這時數碼管的第二位（正常為黑屏）閃爍，顯示“1～3”錯誤代碼：1-日歷時間錯誤；2-經緯度設定錯誤；3-設定時間錯誤。如果此時閃爍顯示“－”說明兩路臨時開關燈預置為“ON”、“OF”或錯誤狀態。
　3、調整：
　　1）按下設置鍵不動，蜂鳴器響五聲即進入調整狀態，此時顯示兩路臨時開關燈預置菜單。當用戶需要臨時強制開關燈時，由此菜單進行預置。數碼管左四位顯示“1L.2L”，右四位分別顯示一路二路的工作狀態。此時第一路工作狀態位閃爍，可按＋1、－1鍵調整；按右移鍵第二路工作狀態位閃爍，調整方法同上。每路有三種工作狀態：
　　　（1）顯示“－－”，系統默認狀態，即自動工作狀態。
　　　（2）顯示“ON”，表示用戶臨時將該路設置為強制開燈狀態。
　　　（3）顯示“OF”，表示用戶臨時將該路設置為強制關燈狀態。
調整完畢返回，此時數碼管第二位顯示系統工作狀態，如果是自動狀態不顯示，只要兩路中任何一路是“ON”或“OF”狀態，顯示“－”并且閃爍，以提示用戶系統處于強制開關燈狀態。臨時任務解除，應及時恢復自動狀態。
　　2）按設置鍵翻頁，調整年、月、日，方法同上（以下調整方法略）。
　　3）按設置鍵翻頁，調整時、分、秒。
　　4）按設置鍵翻頁，調整經度，左側顯示“EL”，右側顯示：XXX（度）.XX（分）。 調整為所在地經度。
　　5）按設置鍵翻頁，調整緯度，左側顯示“NL”，右側顯示：XX（度）.XX（分）。
調整為所在地緯度。
　　6）按設置鍵翻頁，左側顯示“ON”并閃爍，右側顯示系統計算的開燈時間， 不可調整。
　　7）按設置鍵翻頁，左側顯示“OFF”并閃爍，右側顯示系統計算的關燈時間， 不可調整。
　　8）按設置鍵翻頁，左側顯示“1LON”（第一路開燈微調時間），右側顯示：＋/－（加/減）.XX（0～±99分），
　　9）按設置鍵翻頁，左側顯示“1LOF”（第一路關燈微調時間），右側顯示：＋/－（加/減）.XX（0～±99分），
　　10）按設置鍵翻頁，左側顯示“2LON”（第二路開燈微調時間），右側顯示：＋/－（加/減）.XX（0～±99分），
　　11）按設置鍵翻頁，左側顯示“2LOF”（第二路關燈微調時間），右側顯示：＋/－（加/減）.XX（0～±99分），
　　12）按設置鍵翻頁，左側顯示“b-oF”（第二路晚間關燈時間），右側顯示：
　　　XX（時）.XX（分），調整范圍系統晚上開燈之后或早晨關燈之前。也可設為“--”即不設關燈時間。
　　13）按設置鍵翻頁，左側顯示“b-oN”（第二路早晨開燈時間），右側顯示：
　　　XX（時）.XX（分），調整范圍零點至早晨關燈之前。也可設為“--”，即不設開燈時間。
　　14）按設置鍵翻頁，調整完畢，返回正常工作狀態：顯示星期、時、分、秒。調整中如不按鍵，約15秒后系統自動返回工作狀態，調整中也可以按復位鍵快速退出。
　　如果只是查看各設定值，按下設置鍵蜂鳴器響五聲進入調整狀態后，可只按設置鍵翻頁。如果要進行模擬試驗，由于系統是在整分時計算，所以可改變時鐘時間至開關燈時間（含微調值）的前2分鐘以上觀察面板上的輸出指示。如果出現工作異常，可按復位鍵使控制器復位，也可重新加電復位。復位后設定數據不會丟失。
　 4、光雨控功能及注意事項：
　 本產品可以根據用戶要求附加光雨控功能，產品左側設有光雨控插座及光照度調節旋鈕，光控可以觀察面板上的光雨控指示燈進行調節，在光照度達到啟控照度時，調節旋鈕使面板指示燈剛剛發亮即可，順時針啟控照度增加，反之啟控照度減小。注意調整時只需觀察面板指示燈的變化，等待 30 秒輸出才有變化。雨控頭接入后，可在雨控頭金屬片之間滴水試驗，有水光雨控指示燈變亮，無水后指示燈熄滅。等待 30 秒輸出才有變化。
　5、接線方法及注意事項：
　1）請按接線圖接線，接線時不可帶電操作，首次使用調整正常后再接輸出線。
　2）各路輸出為220VAC輸出，可直接控制600瓦以下負載及接觸器，不需再串入電源。負載過大時請接入交流接觸器，見下圖。
　3）電源輸入需根據負載情況加裝合適保險裝置。
　4）設備安裝時除上部固定孔外，下方有兩個固定孔。 安裝位置應注意防雨和防潮。
　5）使用中如出現告警，說明設定數據有誤，需進行調整，參見加電查看說明。
