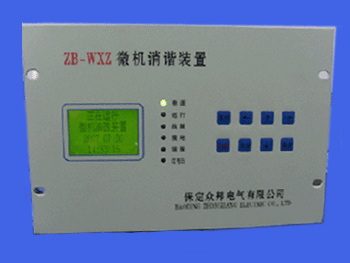

本裝置采用高性能的單片微機作 為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件 （固態繼電器）處于阻斷狀態，對系統運行不產生影響。當PT開口電壓大于30V時，系統出現故障。消諧裝置開始對此信號進行數據采集 ，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，然后對檢測到的數據進行分析、計算，得出故障類型。如果 當前是鐵磁諧振，系統立即啟動消諧電路，使固態繼電器導通，讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU系統進行記 錄、存貯，并自動報警、顯示諧振信息（時間、頻率、電壓值）。如果電路是過電壓或單相接地故障，微機系統檢測后，分別給 出顯示和報警，并記錄、存貯有關故障信息。CPU系統處理完最后，返回起始狀態，并繼續檢測電路中的狀態。

本裝置采用C語言和匯編語言編制 軟件，軟件由監控程序、運算程序、診斷程序、消諧、故障記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、消諧 、時鐘、鍵盤命令以及顯示等任務。

(1） 電源部分：本裝置采用高頻開關電源，具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸入電壓范 圍寬，可以交，直流使用。

（2） 主機部分：

（3）本裝置的指揮控制中心 CPU采用最新高性能的單片機構成，運算速度快、控制能力強，運行安全可靠等特點。系統設置看門狗電路,可防止系統運行或干 擾造成的死機現象，設備可以長期可靠運行；

（4） 內置大容量程序存貯器EPROM，存貯各類 操作指令；

（5） 內置大容量數據存貯器RAM,存貯各類數 據運算結果、相關內容等；

（6） 數據采集部分：是將外界采集的模擬量轉換為 數字量以備計算機處理；

（7） 顯示部分：大屏幕漢字液晶屏幕，作時鐘用， 發生故障時,顯示相關故障信息；

（8）消諧控制部分：當發生各種鐵 磁諧振時，控制啟動大功率固態繼電器，快速消除各種故障。
