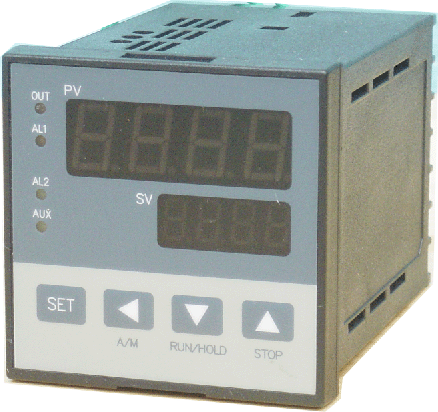

QQ-708人工智能工業調節器
萬能輸入,可與傳感器、變送器配合使用,大大減少備表數量。實現對溫度、壓力、流量、液位等物理量的測量、顯示、報警控制和變送輸出。一臺儀表可配合多種執行器,實現對電加熱設備和電磁、電動、氣動閥門等進行PID控制。采用人工智能PID算法,實現無超調、無欠調。可實現手/自動無擾動切換。完善的網絡通訊功能,與計算機進行高速、高效的雙向數據交換。具備遠程調試、診斷和數據采集功能。多重保護、隔離設計,抗干擾能力強、可靠性高。
性能特點
• 輸入信號: 可隨意改變儀表的輸入信號類型。采用最新無跳線技術,只需設定儀表內部參數,即可將儀表從一種輸入信號改為另一種輸入信號。 • 熱電偶冷端補償 輸入信號為熱電偶時,自動進行冷端補償。補償溫度 0-50℃。 • 人工智能 PID :(QQ-808) 先進的人工智能調節及自整定、自學習功能,無超調及無欠調的優良控制特性,適合溫度、壓力、流量、液位、濕度等的精確控制。可實現手/自動雙向無擾動切換,具備外給定及位置比例輸出功能,可節省伺服放大器。也可獨立做手操器或伺服放大器使用。手動自整定功能適合執行器為調節閥控制場合。 • 30段時間程序控制功能 QQ808P在QQ808基礎上增加30段時間程序控制功能。 • 模塊化輸出: 支持SSR電壓、線性電流(電壓)、繼電器觸點開關、可控硅無觸點開關、單相/三相可控硅過零觸發及單相可控硅移相觸發輸出。有上限、下限、正偏差及負偏差等多種報警模式及上電免除報警等功能。 • 非線性修正: 有 60 段折線修正功能,可對輸入的非線性信號進行修正。 • 傳感器故障處理: 防止因傳感器故障而引起的非正常設備運行。 • 數字濾波: 防止因傳感器受其本身固有頻率影響、外界振動的傳導以及不可預料的干擾等原因?qū)е聝x表顯示值不穩定。 • 通訊接口: 全透明、高速高效的網絡化通訊接口,實現計算機與儀表間的數據傳輸和控制。
技術指標
• 輸入信號: (一臺儀表可兼容) 熱電偶:K、S、E、J、T、B、N 熱電阻:Cu50、Pt100 線性電壓:0-5V、1-5V、0-1V、0.2-1V、0-100mV、 0-60mV、0-20mV等 線性電流(需外接分流電阻):0-10mA、0-20mA、 4-20mA等。 線性電阻:0-80Ω、0-400Ω 擴充規格:在保留上述輸入規格基礎上,允許用戶指定一種額外輸 入規格(可能需要提供分度表) • 測量范圍: K (-50-1300℃)、S (-50-1700℃)、R (-50-1650℃)、 T (-200-350℃)、E (0-800℃)、J (0-1000℃)、B (0-1800℃)、 N (0-1300℃)、Cu50 (-50-150℃)、Pt100 (-200-600℃)等。 • 線性輸入:-1999-+9999由用戶定義 • 測量精度: 0.2級(熱電阻、線性電壓、線性電流及熱電偶輸入且采用銅電阻補償 或冰點補償冷端時) 0.2%級F.S±2.℃。(熱電偶輸入且采用儀表內部元件測溫補償冷端時) • 響應時間: ≤0.5秒(設置數字濾波參數dL=0時) • 調節方式: 位式調節方式(回差可調)。 QQ人工智能調節,包含模糊邏輯PID調節及參數自整定功能的先進控制算法。 • 輸出規格:(模塊化) 繼電器觸點開關輸出(常開+常閉):250VAC/2A,30DC/1A 可控硅無觸點開關輸出(常開或常閉):100-260VAC/1A SSR電壓輸出:12VDC/30mA(用于驅動SSR固態繼電器) 可控硅觸發輸出:可觸發5-500A的雙向可控規,2個單向可控硅反 并聯接或可控硅功率模塊 • 線性電流輸出:0-10mA、0-20mA、4-20mA ±0.1mA可定義 • 警功能: 上限、下限、正偏差、負偏差等4種方式,最多可輸出3路,有上電 免除報警選擇功能。 • 電磁兼容: IEC61000-4-4(電快速瞬變脈沖群),±2KV/5KHz; IEC61000-4-5(浪涌),4KV • 隔離耐壓: 電源端、繼電器觸點及信號端相互之間≥2300V; 相互隔離的弱電信號端子之間≥600V。 • 手動功能:自動/手動雙向無擾動切換 • 電源電壓: 100-240VAC,-15%,+10%/50-60Hz或24VDC,-15%,+10% • 電源消耗: ≤5W • 環境溫度: 0-50℃ • 環境濕度: 10%-90%RH,避免強腐蝕性氣體 |
