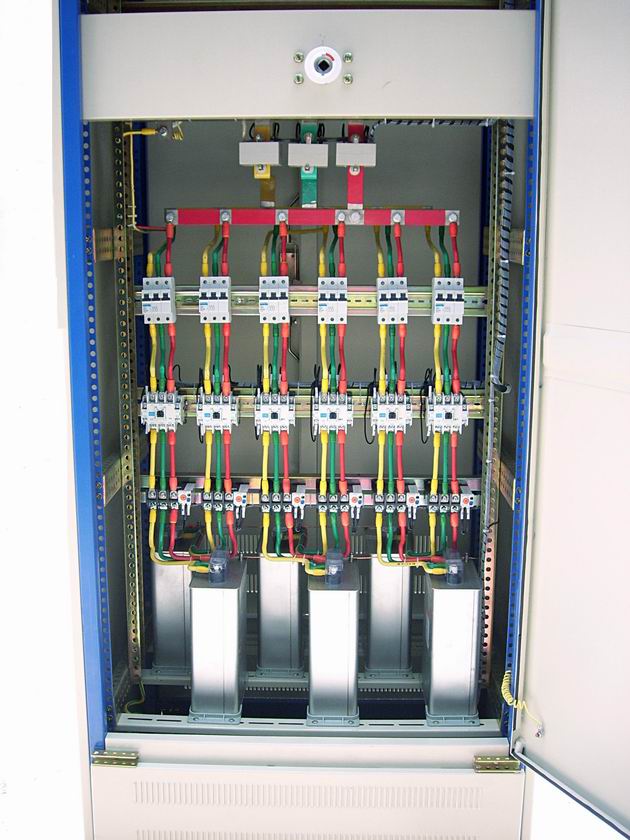

深圳市超業機電設備有限公司(13501580432)生產的電容補償柜主要用于企事業單位因為使用電動機，變壓器，鎮流器，電力電子設備等感性設備造成的大量滯后的無功功率的補償。當電網功率因數很低時，較低的功率因數降低了設備利用率，增加了供電投資，有損電壓質量，降低了設備使用壽命，增加了線損。所以用戶必須在電網中并聯電力電容器來補償電網的無功損耗，提高功率因素，降低線路電流從而降低線損，提高變壓器輸出能力，還可以改善用電質量，提高設備使用壽命。由于具有投資少、電能損耗小、維護簡單、搬遷方便等優點，在電力系統中得到廣泛的應用。
    在實際電力系統中，大部分負載為異步電動機。其等效電路可看作電阻和電感的串聯電路，其電壓與電流的相位差較大，功率因數較低。并聯電容器后電容器的電流將抵消一部分電感電流，從而使電感電流減小，總電流隨之減小，電壓與電流的相位差變小，使功率因數提高。
控制裝置從電力線路中采集電壓電流及其角差信號，并將無功信號分離出來，經單片機處理后，計算出線路所需無功功率，將所需無功功率與事先設定的無功投切閥值進行比較，如果需要補償，且電網電壓不超過設定閉鎖電壓，控制器就向觸發電路發出投切指令，在電壓過零時觸發晶閘管，從而控制電容器的投切。

技術參數
一).性能指標：
1、自動放電時間：30s內電壓降到50V以下。
2、晶閘管投切響應時間：10ms,20ms,40ms.
3、補償效果：功率因數達0.92以上，或按用戶要求。
4、控制器延時調節：1s-15min.

二).自動投切式輸入?yún)��?shù)：
1、一次電流信號：0-5A。
2、投切延時時間：1s-15min。
3、所需達到的功率因數。
    自動投切式輸出參數：
1、補償電流
2、電網電壓
3、功率因數
三).保護功能:過電流，電容自動放電，電壓保護，避雷器保護，接地保護，抑制涌流和高次諧波等.
