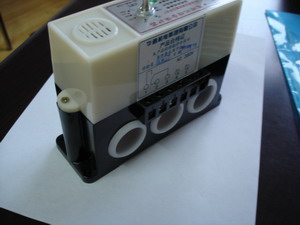

電壓相序多功能保護器（又稱三相電源監視器、相序保護器、過欠壓保護器等）主要用于交流50/60Hz，額定電壓460V以下，工業三相220V、380V、440V、460V等電壓級別的各種故障檢測，對三相輸入電源的電壓過高、電壓過低、斷相、錯相(相序)、三相電壓不平衡等提供繼電保護，產品廣泛應用于空壓機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電柜、起重機等，如中央空調壓縮機保護，各種電梯的電源監視，水泵、油泵防缺相、逆相保護等，是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。

工作條件

1、海拔高度≤2000m。

2、周圍空氣溫度－25℃~65℃，24h平均溫度≤55℃。

3、日平均相對濕度≤98%，月平均相對濕度≤95%。

4、安裝使用地點無強烈振動和沖擊，無強電磁干擾，外磁場感應強度均不超過0.5mT。

5、使用地點不得有爆炸危險介質，周圍介質不含有腐蝕金屬和破壞絕緣的有害氣體及導電介質，不允許有霉菌存在。

主要參數

1、輸入部分

接線端口：a、b、c、n

額定電壓：380VAC、660VAC    50/60HZ

2、輸出部分

接線端口：有源輸出接點PL、PN(220VAC)；無源輸出接點FA、FB、FC和GND分別表示a、b、c相電壓缺相輸出用于遠程報警

額壓工作電壓：≤440VAC(125VDC)

額定工作電流：≤10A

延時動作：5～10S

保護電壓：≤額定相電壓×(65.5%～70%)

3、連接導線

輸入部分：4~10mm2絕緣銅線，采用軟線時，必須在導線上加接線頭。

輸出部分：1.5~4 mm2絕緣銅線，采用軟線時，必須在導線上加接線頭。
