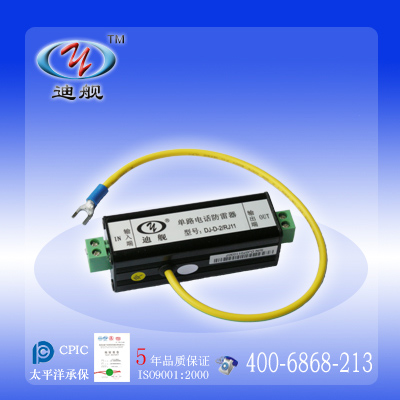

名稱: 單路電話防雷器
型號: DJ-D-2/RJ11
品牌產地: 迪艦 - 深圳
產品規格: 顏色: 黑 色 尺寸：7*2.5*2.5 cm 凈重：100g
相關證書: 國家避雷器中心檢測報告
咨詢電話: 400-6868-213 在線QQ：304650998
產品簡介: 迪艦-電話信號浪涌保護器依據 IEC61000-4-5 及 ITU-TK20&K21 標準設計,采用多級保護電路,選用最新高速浪涌保護器件,反應速度快,輸出殘壓低,傳輸性能優越. 接口采用標準rj11接線端子,使用方便,適用于ADSL電話信號線路,產品采用復合對稱電路，共模、差模全保護， L、N可以隨便接、選用鋁合金外殼、密封性好,具有防塵、防腐蝕功能,采用串聯方式連接安裝,抑線路上的高壓脈沖,保護后端設備免受雷電、工業浪涌的損害。
產品說明:

名稱：單路電話防雷器
型號: DJ-D-2/RJ11
品牌: 迪 顏色: 黑 色  尺寸：7*2.5*2.5 cm 凈重：10產品介紹:
迪艦-電話信號浪涌保護器依據 IEC61000-4-5 及 ITU-TK20&K21 標準設計,采用多級保護電路,選用最新高速浪涌保護器件,反應速度快,輸出殘壓低,傳輸性能優越. 接口采用標準rj11接線端子,使用方便,適用于ADSL電話信號線路,產品采用復合對稱電路，共模、差模全保護， L、N可以隨便接、選用鋁合金外殼、密封性好,具有防塵、防腐蝕功能,采用串聯方式連接安裝,抑線路上的高壓脈沖,保護后端設備免受雷電、工業浪涌的損害。產品特性:
◆多功能防浪涌過電壓精細保護

◆大流量 5~10KA)

◆低殘壓 (進口TVS雪蹦線路設計)

◆高速反應(1~25ns)

◆低損耗(進口插件線對線設計)

◆長壽命免維護

◆三級濾壓保護 (串聯保護)

產品適用:

本產品用于ADSL電話信號線路

產品參數：

產品名稱
 單路電話防雷器

產品型號
 DJ-D-2/RJ11

保護線路
 1路2線

外觀尺寸
 7*2.5*2.5 cm

額定工作電壓Un
 170 V

最大持續工作電壓Uc
 220V

保護水平Up
 250V

標稱放電電流In(8/20)
 5KA

最大放電Imax(8/20)
 1 0KA

反應時間tA
 <25ns

信號傳輸率Vs
 1~100Mbps

插入損耗AE
 AE<0.5db

外殼材料
 金屬外殼

保護等級
 精細級保護

外殼防護等級
 IP20

接線方式
 接線端子

保護模式
 3級濾壓 精細保護

接地電阻Ω/線徑
 ≤ 4Ω     2.5㎡

工作溫度范圍
 - 40℃～+70℃

空氣相對濕度
 室內溫度條件下30％～90％

執行標準
 GBl8802.1、lEC61643-1


安裝示意圖

注意事項

1: 采用串聯方式連接的防雷器，產品所標注的“輸出端”所有端口均連接被保護設備

2: 在做防雷器接地時請仔細正確安裝接地線，如有正負線路之分的產品請分清“正”“負”

3：防雷器安裝在被保護設備前端，根據安裝施工條件以“離保護設備越近越好”的原則來施工

4: 防雷設備需要定期進行檢查，當產品出現劣化后請及時更換，以免造成您不必要的損失。

5: 切記不可帶電作業，施工完后合閘運行時應檢查防雷器有無異常。

6: 目前我公司防雷產品均須接地，一定要接地良好且接地線直電阻不得大于4歐姆。

7：防雷器前端需加裝短路裝置，避免防雷器劣化后短路引起火災。

8：未帶防水設計的防雷器必須安裝在防水箱內，以免出現防雷器進水使之防雷功能失效；當太陽直曬會使防雷器外殼變色但不會影響防雷器工作

尊敬的用戶:防雷設備是防雷工程中的一部分，為了確保安全必須由具備國家防雷施工資質的工程單位進行設計施工，我公司生產的防雷設備均按國家相關標準生產，請仔細查看產品相關參數，對應你的設備選型。我們的產品保護范圍是有限的，而雷電流的大小是無法預測的，我們竭力盡最大可能的研發高能量的產品來保護您的設備，以便減少雷電流對您設備的傷害。

如有不明之處請聯系我們 聯系電話：4006868213
