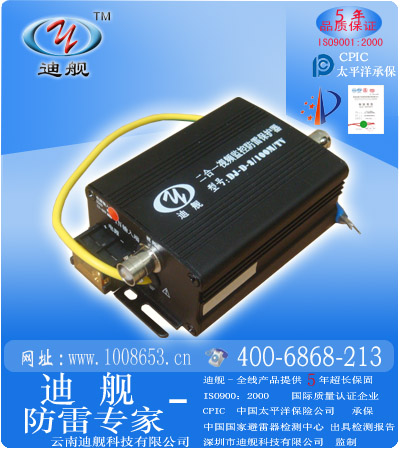

名稱：二合一視頻監控防雷器
型號: DJ-D-2/100M/TV
品牌: 迪 艦
顏色：黑色 尺寸：11.5*6.5*4cm  凈重：250g
本產品擁有發明外觀兩項國家專利及國家避雷器中心檢測報告（仿冒必究）
產品介紹:
   迪艦-攝像機專用防雷器包括（三合一防雷器、二合一防雷器，二合一網路防雷器）產品集成攝像機電源、視頻信號、控制信號，完全保護為一體（集成方式按型號定）采用高能防浪涌元器件,大功率長壽命,串連線路設計三級濾壓保護,進口TVS雪蹦鉗位線路確保低殘壓,特殊生產工藝,先進的劣化報警技術,外觀大方新穎.安裝方便.集成式設計,成本低效果好.高性能。可對各種新型交直流攝像機進行一體化精細SPD防浪涌/防雷/避雷/過流過電壓保護。
產品特性:
◆多功能防浪涌過電壓精細保護
◆大流量 (15~30KA)
◆低殘壓 (TVS雪蹦鉗位線路)
◆高速反應(1~25NS)
◆劣化指示(視頻信號切斷技術)
◆全保護(三合一 .二合一設計)
◆低損耗(進口插件線對線設計)
◆長壽命免維護(5年質保)
◆防線路出錯保護
◆交直流電源通用
◆三級濾壓串聯保護
產品適用:
本產品針對單相交流直流供電帶云臺攝像機/槍型定點攝像機等，各類最新型所有常用攝像機
產品參數：
產品名稱
 三合一視頻監控防雷器
 二合一視頻監控防雷器
產品型號
 DJ-D-3/100M/TV
 DJ-D-2/100M/TV
額定工作電壓Un
 220V
 48V
 220V
 48V
最大持續工作電壓Uc
 255V
 70V
 255V
 70V
電源保護水平Up
 <1200V
 <300V
 <1200V
 <300V
視頻保護水平Up
 <12V
控制保護水平Up
 <68V
電源
標稱放電電流In(8/20)
 20kA
電源
最大放電Imax(8/20)
 40kA
視頻/控制
標稱放電電流In(8/20)
 10KA
視頻/控制
最大放電Imax(8/20)
 20KA
電源反應時間tA
 <25ns
視頻/控制反應時間tA
 <1ns
電源額定負載電流
 3A
視頻信號工作電壓Un
 5V
最大持續工作電壓Uc
 6.8V
控制信號工作電壓Un
 24V
最大持續工作電壓Uc
 68V
信號/視頻傳輸率Vs
 1~20Mbps      RJ45=10~100Mbps
插入損耗  AE
 AE<0.5db
回波損耗  AR
 ≤20db
二合一組合方式
 電源+BNC   電源+接線端子    電源+RJ45
RJ45保護線腳
 1.2．3．6
外殼材料
 金屬外殼
外殼規格
 11.5*6.5*4cm
保護等級
 3級濾壓精細級保護
外殼防護等級
 IP20
接線方式
 接線端子   BNC   RJ45
失效模式
 對地短路
接地電阻Ω/線徑
 ≤4Ω     2.0m㎡
工作溫度范圍
 -40℃～+70℃
空氣相對濕度
 室內溫度條件下30％～90％
執行標準
 GBl8802.1、lEC61643-1
地址：云南文山州三七研究院科委大樓602

電話：0876-2198676   0876-2198675

傳真：0876-2198675-18

注意事項：

   1: 防雷器輸出端所有端口均連接被保護設備
   2: 正負線路不要接反或接錯
   3: 防雷器安裝在被保護設備前端1米內越近越好
   4: 設備需要定期檢查，產品劣化后必須立即更換
   5: 切記不可帶電作業
   6: 接地一定要良且直電阻不得大于4歐姆
   7：防雷器是防雷工程中的一部分，為了確保安全必須由具備國家防雷施工資質的工程單位設計施工
   8：防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災
