局域網絡(以太網)控制AD模數轉換模擬量數據采集模塊 利圓科技

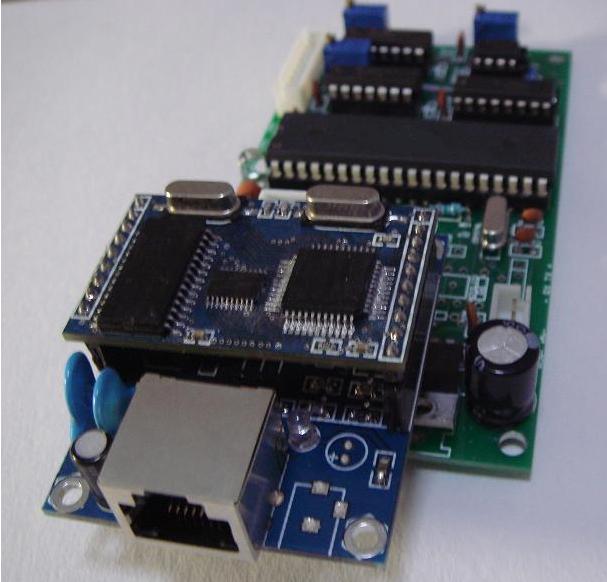

局域網絡(以太網)控制AD模數轉換模擬量數據采集模塊

產品型號: AD_TCP-01
產品價格: 790元
產品品牌: 利圓電子

在線咨詢
會員在線咨詢,免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人: 陳浩
所在區域: 安徽.蚌埠
辦公地址: 蚌埠
郵  編: 233000
電  話: 0552-2055903
移動電話: 13865007636
傳  真: 0552-3925233
電子郵件: 965042285@qq.com
公司主頁: http://www.bblydz.cn

詳細描述:


該局域網絡(以太網)控制AD模數轉換/模擬量數據采集模塊采用TCP/IP協議與控制主機(PC機)進行通訊,運行穩定可靠。傳輸距離遠(通過交換機級連可以達300米,甚至可以通過互聯網超遠程控制),每塊AD轉換/數據采集板分配一個唯一的IP地址,通過IP地址進行數據的傳輸區分;可以控制的AD轉換/數據采集板的數量大(IP地址范圍:192.168.1. 1~192.168.1.254,共可以驅動最多254個AD轉換/數據采集板)。本控制板具有6路10位(精度±1LSB)高速A/D轉換通道,可同時對外部輸入的6路模擬量(直流0-5V)進行模數轉換,轉換后的結果(每通道轉換后的結果為2字節數據)通過局域網(以太網)向服務器主機(PC機)快速輸出。可用于現場溫度,濕度,液位等模擬量的采集,與本公司其他網絡控制板配合可用于工業現場控制等(可代開發設計整套工控系統)。本板每秒鐘可對所有6路外部模擬量進行大約10次連續轉換輸出(也可定做其他輸出速度或輸出方式)。輸出的數據幀固定由14個字節組成,幀格式具體格式如下:

幀頭(固定為0x55);通道0轉換結果高位字節,通道0轉換結果低位字節;通道1轉換結果高位字節,通道1轉換結果低位字節;通道2轉換結果高位字節,通道2轉換結果低位字節;通道3轉換結果高位字節,通道3轉換結果低位字節;通道4轉換結果高位字節,通道4轉換結果低位字節;通道5轉換結果高位字節,通道5轉換結果低位字節;幀尾(固定為0xAA)。
每路A/D轉換后的數值計算公式:輸入電壓=[(高位字節*256+低位字節) / 1024]*5
例如數據幀:“55 01 B0 02 10 00 A0 00 60 03 80 00 10 AA”
則計算如下:
通道0輸入電壓=((0x01*256+0xB0)/1024)*5=2.109375V
通道1輸入電壓=((0x02*256+0x10)/1024)*5= 2.578125V
通道2輸入電壓=((0x00*256+0xA0)/1024)*5= 0.78125V
通道3輸入電壓=((0x00*256+0x60)/1024)*5= 0.46875V
通道4輸入電壓=((0x03*256+0x80)/1024)*5= 4.375V
通道5輸入電壓=((0x00*256+0x10)/1024)*5= 0.078125V
