| 隨著嵌入式設備聯網技術的應用,不得不在嵌入式設備上實現嵌入式TCP/IP協議棧。對于高端的嵌入式CPU，可以運行Linux等操作系統比較容易的實現,但是要在51單片機、AVR單片機、PIC單片機上實現TCP/IP協議棧就比較復雜，因為TCP/IP協議棧對CPU 的速度、內存消耗要求比較高。采用STC89C58RD＋微控制器為核心處理器的網絡開發板，包括了TCP/IP協議棧和相應的應用程序。實現了ARP、ICMP、TCP、UDP協議，可應用于HTTP Web服務器、Mail客戶機、網絡協議轉換(如Ethernet－RS232接口轉換、Ethernet－SPI接口轉換等)、基于Internet的遠程控制、基于Internet的遠程數據采集等嵌入式網絡應用。
使用我們產品的用戶，一般將其項目應用于智能小區，網絡儀器，以太網轉串口，遠程抄表，嵌入式網絡，監控系統，數據傳輸等領域，也可在其基礎上進行web server的開發,支持TCP、UDP的數據收發;單片機上網,可以實現跨越網關連接到Internet互聯網的任何主機。

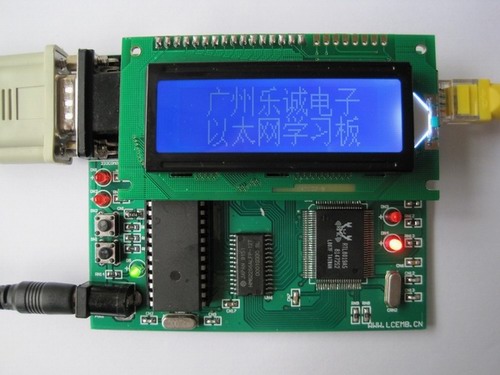

硬件資源
1、 CPU：STC89C58RD＋
2、 芯片資源：32K FLASH，1280字節RAM ,E2PROM 16K，最高時鐘頻率80M （CPU內載）
3、 LED指示燈：1個電源指示，2個網卡狀態指示，2個網絡控制指示燈
4、 串行口：1個RS232串行接口（MAX232）
5、 網絡接口：10Mbps以太網接口（RJ45口），接口芯片RTL8019AS
6、 12232帶字庫液晶屏（選配）
7、 ISP下載程序：可通過串口在線下載，無須編程器。
8、 5V穩壓電源
軟件資源
1、提供ARP , IP , ICMP , TCP , UDP協議的源代碼，ARP中實現了緩存的學習、更新、老化、輪轉替換。程序結構模塊化，各種子程序分列在不同頭文件和C文件中，TCPIP實現了SOCKET層接口
2、提供嵌入式WebServer服務器例程，可方便地編寫基于HTTP的遠程控制和數據采集程序。
3、提供uCOS-II例程，UCOS-II LED實驗，控制兩個LED；UCOS-II串口實驗，實現數據的串口傳輸
4、提供基于uIP的Web Server例程，以串口SLIP方式的實現
5、TCP/IP網絡支持PC與開發板通訊例程實現通過TCP控制開發板上的LED指示燈
6、提供的所有源程序均使用KEIL編譯調試，編程語言為C語言，對C語言熟悉者很容易就能進入角色，學好了C還能為以后的LIUNX學習打好基礎
7、提供系統PC上位機軟件、源程序代碼、軟件控制通信協議、詳細說明文檔、TCP/IP講義和TCP/IP詳解1-3、移植UCOS-II所需的所有資料、元器件手冊、完整的電路原理圖、應用文檔等
[特點]
1) 精簡的TCP/IP 協議棧:以減小代碼量，使有適中代碼量和RAM 使用量，更適用于單片機使用。
2) 實用的TCP/IP協議棧：用戶可以根據協議棧提供的用戶接口來實現TCP的發起連接、接受連接、發送數據、接收數據、關閉連接等操作。該協議棧還能夠兼容BSD socket接口。
3) 穩定的TCP/IP協議棧：提供的TCP/IP協議棧是經過全面的測試，在連續PING的情況下不斷線；在發送接收大數據量時不丟失任何字節
4) 易用的TCP/IP協議棧：開發板提供完善的資料和使用手冊,包括函數定義、更多的例子程序等, 選用KeilC51作為編譯器。用戶即使對于嵌入式TCP/IP的使用不太了解，也能開發出基于開發板的新程序
5)支持多TCP 連接、多網絡設備。能方便地移植到多任務操作系統和其它CPU 下。能方便地替換網絡接口協議和網卡驅動設備。
6)支持ping 命令的響應，上位機和下位可以通過我們設計的小程序互相傳送數據文檔。
7) 配套開發工具：在嵌入式TCP/IP實驗環境中提供PC機端的軟件，用以和開發板進行通信。
單片機的嵌入式Web服務器可實現遠程控制開發板上的LED指示燈，嵌入式網頁由asp代碼編輯用戶可根據需要更改。
實現TCP客戶端
實現TCP 服務器端
可以傳輸大量數據的文件并保存在指定的文檔中，也可由“數據發送區”發送相應的指令控制開發板上的LED指示燈
$2 如果要下載新的程序，按下面方法進行：
（1）打開STC的在線下載軟件，如下圖所示：
（2）選擇芯片，STC89C54RD+；
（3）File Open 選擇要燒入的 hex 文件；
（4）連接好串口線，點擊DownLoad / 下載 按鈕；
（5）給系統上電，程序便自動下載到芯片中。：
銷售清單
◆ 一片單片機以太網學習板
◆ 一張DVD數據光盤（(內含系統PC上位機軟件、源程序代碼、軟件控制通信協議、詳細說明文檔、TCP/IP協議軟件、元器件手冊、電路原理圖、應用文檔等) ）
◆ 一只5V的直流電源
◆ 交叉網線一條
◆ 串口線一條
◆ 選配12232F帶漢字庫液晶模塊 一個(需另加40元)）
