3. WiMi-Net無線模塊在分布式數據采集中的應用
分布式數據采集的系統構成：
(1) 標準配置的Windows電腦或者嵌入式設備，配置有串口或者以太網接口

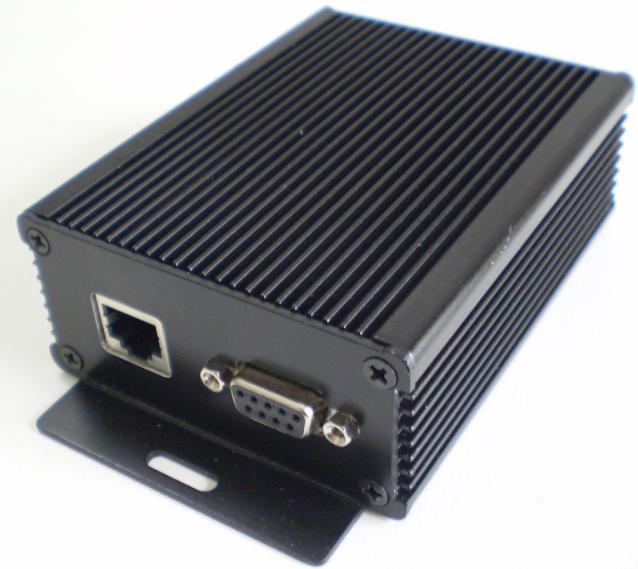

(2) 無線通訊基站一臺，用于管理無線網絡
(3) 電池供電的無線子節點若干，用于傳輸數據

利用WiMi-Net無線模塊在分布式數據采集中可以實現如下功能：
（1）無線數據采集和傳輸：
和傳統的有線連接不同，無線數據采集無需架線，并且WiMi-Net無線模塊硬件穩定，可以經受惡劣環境的考驗。分布式數據采集中央系統在采集完數據后，將數據發送給無線模塊，無線模塊就會將數據通過無線發送到遠程的基站，然后基站將數據通過串口或者以太網口傳送到PC管理中心。
（2）電力控制：
采用無線傳輸?shù)臄?shù)據系統，一般采用電池供電，除了數據采集時刻，其余的端口都是關閉的，并且無線模塊也處于低功耗模式。
分布式數據采集中央系統需要無線發送數據時，先設置串口的DTR為高電平，無線模塊進入活動模式，無線模塊完成初始化之后回送一個高電平的DSR信號通知主處理器可以開始進行數據傳輸。在數據傳輸完成之后，主處理器設置DTR管腳為低電平通知無線模塊進入休眠模式，無線模塊在關閉所有的外設之后會回送一個低電平的DSR信號表示已進入低功耗模式。
（3）數據采集的同步功能：
在工業現場，有的分布式數據信號要求同步采集。為了保證同步的準確性，PC端的主控制中心可以先發送一個廣播的同步采集指令，無線子站點收到廣播同步指令后，將命令輸出給主處理器，主處器開始數據采集。這樣就可以保證數據采集的同時性。
（4）高網絡容量，大業務規模：
WiMi-Net無線模塊支持16個無線工作頻點，每個頻帶的無線基站可管理254個子節點，網絡規模的擴展性非常強。如果一個基站的無線通訊量過載，基站無法承載過多的子節點的數據傳輸請求時，可以部署多臺基站來調度和管理整個無線網絡。
