ABB 5STP系列可控硅/晶閘管
5STP 系列普通晶閘管其規格型號近百種，可滿足大功率的工業生產，電氣傳動領域的需要，尤其在電力系統中， 這些元件廣泛應用于高壓直流輸電（HVDC）、功率勵磁柜,整流柜,充電機 ,同步電動機勵磁整流柜,交流變頻電機,電磁除鐵器,直流電源,晶閘管投切電容,可控串聯補償裝置（TCSC，Thyristor Controlled Series Compensation）,靜止無功補償器(SVC),晶閘管控制電抗器(TCR),晶閘管投切電容器組,高壓晶閘管投切電容器組, ,電機,動力制動電源柜 ,無功補償,電氣傳動 ,交流輸電、,高壓變頻 、勵磁 ,高壓軟啟動、電解直流電源、PWM、礦井提升機、斬波 、諧波抑制裝置,絞車電控,礦用皮帶機,電鍍電源, 變頻電源等各種整流、逆變和變頻領域.等場合
ABB半導體公司生產的大功率晶閘管具有很低的通態壓降，可以選擇合適的Qrr和VT的參數匹配，供串聯或并聯使用，應用于大功率的工業生產和電氣傳動領域。其產品成功地使用在中國的高壓直流輸電線路中。如葛洲壩到上海的直流輸電線、三峽到常州的直流輸電線，都已經使用或將要使用ABB半導體產品。它的最大電壓容量為8500V，最大直徑為5英寸，通態平均電流3000A。
ABB晶閘管主要用于，交流變直流或直流變交流時的階段控制電流閥，此時以低頻運行（通常主要圍繞交流線路頻率）。在引導狀態時，由于晶閘管的特點是損耗非常小，因而它是有效控制較高電流及能量的理想設備。
1600V-1800V
Part Number VDRM ITAV ITSM 法蘭/臺面/高
ABB 5STP 10D1601 1600 969 15 60/34/H14.6
ABB 5STP 20F1601 1600 1901 27.3 75/47/H26
ABB 5STP 34H1601 1600 3370 49 102/63/H26
ABB 5STP 07D1800 1800 730 9 60/34/H14.6
ABB 5STP 09D1801 1800 932 13.7 60/34/H14.6
ABB 5STP 18F1800 1800 1660 21 75/47/H26
ABB 5STP 18F1801 1800 1825 26.2 75/47/H26
ABB 5STP 27H1800 1800 3000 47 102/63/H26
ABB 5STP 30H1801 1800 3108 47 102/63/H26
ABB 5STP 50Q1800 1800 6100 94 150/100
2200V
Part Number VDRM ITAV ITSM 法蘭/臺面/高
(V) (A) (kA) (mm)
ABB 5STP 09D2201 2200 862 12 60/34/H14.6
ABB 5STP 17F2201 2200 1702 25.5 75/47/H26
ABB 5STP 29H2201 2200 2855 45 102/63/H26
2800V
Part Number VDRM ITAV ITSM 法蘭/臺面/高
(V) (A) (kA) (mm)
ABB 5STP 06D2800 2800 620 8 60/34/H14.6
ABB 5STP 08D2801 2800 793 10.6 60/34/H14.6
ABB 5STP 16F2800 2800 1400 18 75/47/H26
ABB 5STP 16F2801 2800 1512 23.6 75/47/H26
ABB 5STP 24H2800 2800 2625 43 102/63/H26
ABB 5STP 27H2801 2800 2670 43 102/63/H26
ABB 5STP 33L2800 2800 3740 60 120/78/H26.5
ABB 5STP 45N2800 2800 5080 75 150/100/H35
ABB 5STP 45Q2800 2800 5490 75 150/100/H26
4200V
Part Number VDRM ITAV ITSM 法蘭/臺面/高
ABB 5STP 04D4200 4200 470 6.4 60/34/H14.6
ABB 5STP 12F4200 4200 1150 15 75/47/H26
ABB 5STP 18H4200 4200 2075 32 102/63/H26
ABB 5STP 28L4200 4200 3170 52 120/78/H26.5

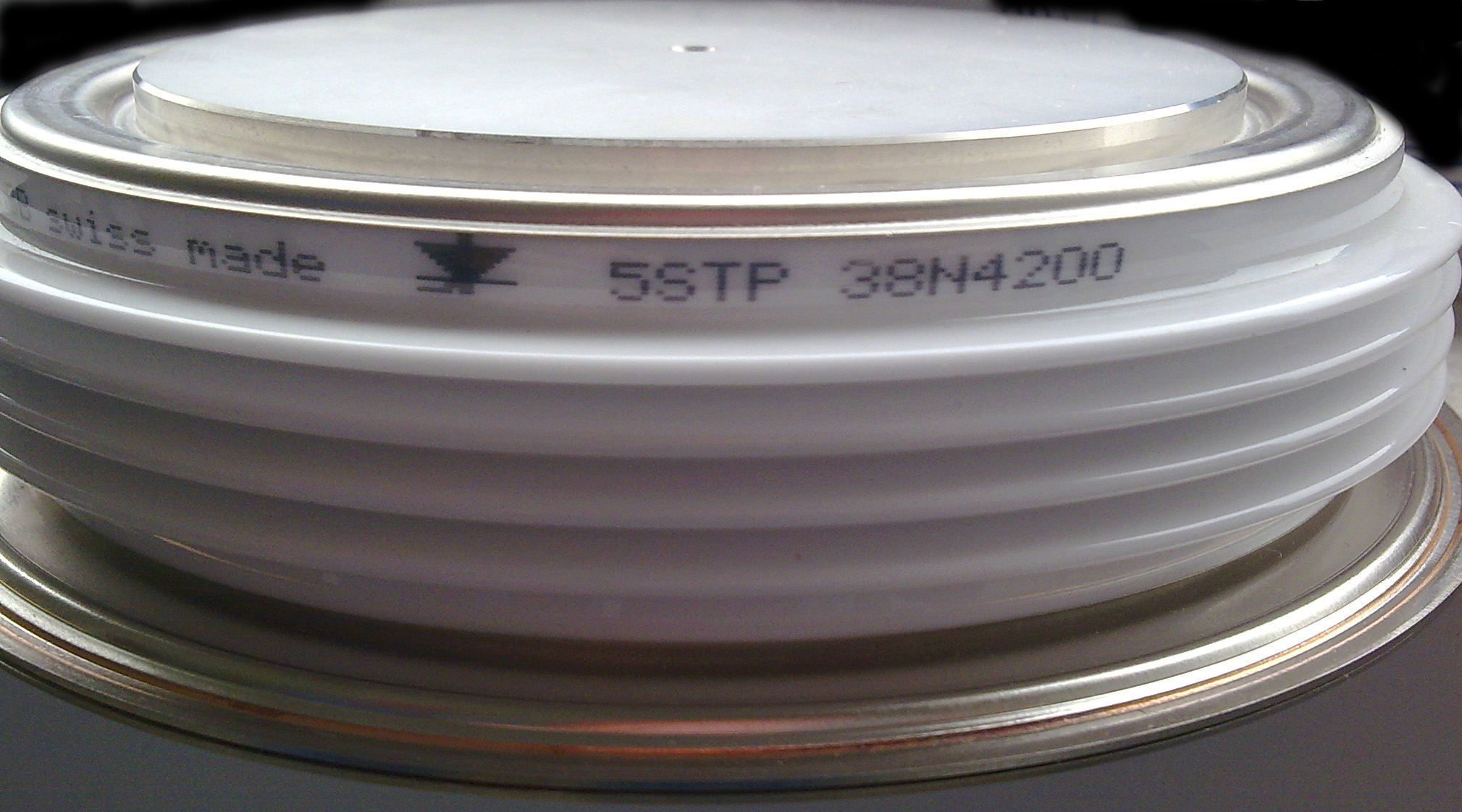

ABB 5STP 38N4200 4200 3960 60 150/100/H35
ABB 5STP 38Q4200 4200 4275 60 150/100/H26
5200V
Part Number VDRM ITAV ITSM 法蘭/臺面/高
(V) (A) (kA) (mm)
ABB 5STP 04D5200 5200 440 5 60/34/H14.6
ABB 5STP 17H5200 5200 1975 29 102/63/H26
ABB 5STP 25L5200 5200 2760 42 120/78/H26.5
ABB 5STP 25M5200 5200 2537 42 120/78/H35
ABB 5STP 34N5200 5200 3600 55 150/100/H35
ABB 5STP 34Q5200 5200 3875 55 150/100/H26
ABB 5STP 52U5200 5200 4120 85.2 172/110/H26
6500V-8500V
Part Number VDRM ITAV ITSM 法蘭/臺面/高
(V) (A) (kA) (mm)
ABB 5STP 03D6500 6500 385 4.5 60/34/H14.6
ABB 5STP 08F6500 6500 830 11.8 75/47/H26
ABB 5STP 08G6500 6500 720 11.8 75/47/H26
ABB 5STP 12K6500 6500 1370 22 102/63/H35
ABB 5STP 18M6500 6500 1800 32 120/78/H35
ABB 5STP 26N6500 6500 2810 45 150/100/H35
ABB 5STP 42U6500 6500 3460 71.4 172/110/H26
ABB 5STP 03X6500 6500 350 4.5 60/34/H35
ABB 5STP 12N8500 8500 1200 35 150/100/H35
ABB 5STP10D1601 ABB 5STP16F2800 ABB 5STP25L5200
ABB 5STP20F1601 ABB 5STP16F2801 ABB 5STP25M5200
ABB 5STP34H1601 ABB 5STP24H2800 ABB 5STP34N5200
ABB 5STP07D1800 ABB 5STP27H2801 ABB 5STP34Q5200
ABB 5STP09D1801 ABB 5STP33L2800 ABB 5STP52U5200
ABB 5STP18F1800 ABB 5STP45N2800 ABB 5STP03D6500
ABB 5STP18F1801 ABB 5STP45Q2800 ABB 5STP08F6500
ABB 5STP27H1800 ABB 5STP04D4200 ABB 5STP08G6500
ABB 5STP30H1801 ABB 5STP12F4200 ABB 5STP12K6500
ABB 5STP50Q1800 ABB 5STP18H4200 ABB 5STP18M6500
ABB 5STP09D2201 ABB 5STP28L4200 ABB 5STP26N6500
ABB 5STP17F2201 ABB 5STP38N4200 ABB 5STP42U6500
ABB 5STP29H2201 ABB 5STP38Q4200 ABB 5STP03X6500
ABB 5STP06D2800 ABB 5STP04D5200 ABB 5STP12N8500
ABB 5STP08D2801 ABB 5STP17H5200 ABB 5STP27L1800
