NI Circuit Design Suite

 （NI電路設計套件）

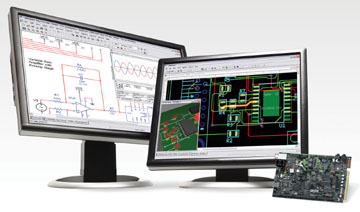

NI Circuit Design Suite(NI電路設計套件)是美國國家儀器有限公司(National Instrument簡稱NI公司)下屬的Electronics Workbench Group推出的以Windows為基礎的仿真工具，它可以實現對電路原理圖的圖形輸入、電路硬件描述語言輸入方式、電路分析、電路仿真、仿真儀器測試、射頻分析、單片機分析、PCB布局布線、基本機械CAD設計等應用。NI電路設計套件包含下列Electronics Workbench軟件產品：NI Multisim、NI Ultiboard和NI Multisim MCU Module（以前被稱為MultiMCU）

NI Multisim 10.1特點

Ø   直觀的圖形界面

整個操作界面就像一個電子實驗工作臺，繪制電路所需的元器件和仿真所需的測試儀器均可直接拖放到屏幕上，輕點鼠標可用導線將它們連接起來，軟件儀器的控制面板和操作方式都與實物相似，測量數據、波形和特性曲線如同在真實儀器上看到的；

Ø  豐富的元器件

提供了世界主流元件提供商的超過16000多種元件，同時能方便的對元件各種參數進行編輯修改，能利用模型生成器以及代碼模式創建模型等功能；

Ø  強大的仿真能力

以SPICE3F5和Xspice的內核作為仿真的引擎，通過Electronic workbench 帶有的增強設計功能將數字和混合模式的仿真性能進行優化。包括SPICE仿真、RF仿真、MCU仿真、VHDL仿真、電路向導等功能；

Ø  豐富的測試儀器

提供了22種虛擬儀器進行電路動作的測量，這些儀器的設置和使用與真實的一樣，除了Multisim提供的默認的儀器外，還可以創建LabVIEW的自定義儀器，使得圖形環境中可以靈活地可升級地測試、測量及控制應用程序的儀器。

Ø     完備的分析手段分析范圍很廣，從基本的到極端的到不常見的都有，并可以將一個分析作為另一個分析的一部分的自動執行。集成LabVIEW和Signalexpress快速進行原型開發和測試設計，具有符合行業標準的交互式測量和分析功能；

Ø
獨特的射頻(RF)模塊

提供基本射頻電路的設計、分析和仿真。射頻模塊由RF-specific（射頻特殊元件，包括自定義的RF SPICE模型）、用于創建用戶自定義的RF模型的模型生成器、兩個RF-specific儀器（Spectrum Analyzer頻譜分析儀和Network Analyzer網絡分析儀）、一些RF-specific分析（電路特性、匹配網絡單元、噪聲系數）等組成；

Ø     強大的MCU模塊

支持4種類型的單片機芯片,支持對外部RAM、外部ROM、鍵盤和LCD等外圍設備的仿真，分別對4 種類型芯片提供匯編和編譯支持；所建項目支持C代碼、匯編代碼以及16進制代碼,并兼容第三方工具源代碼； 包含設置斷點、單步運行、查看和編輯內部RAM、特殊功能寄存器等高級調試功能。

Ø     完善的后處理

對分析結果進行的數學運算操作類型包括算術運算、三角運算、指數運行、對數運算、復合運算、向量運算和邏輯運算等；

Ø     詳細的報告

能夠呈現材料清單、元件詳細報告、網絡報表、原理圖統計報告、多余門電路報告、模型數據報告、交叉報表7種報告；

Ø     兼容性好的信息轉換

提供了轉換原理圖和仿真數據到其他程序的方法，可以輸出原理圖到PCB布線（如Ultiboard、OrCAD、PADS Layout2005、P-CAD和Protel）；輸出仿真結果到MathCAD、Excel或LabVIEW；輸出網絡表文件；向前和返回注；提供Internet Design Sharing（互聯網共享文件）

NI Ultiboard 10.1特點與優勢

Ø  直觀、易于操作的界面；

Ø   完備的元件放置工具

l   使用數據表格查找、放置和鎖定元件；

l   手動放置元件以求達到精細控制；

l
快速自動放置元件；

Ø  先進的布線工具

能實現手動銅膜導線布線和自動銅膜導線布線；

Ø  豐富的輸出方式

l 能夠輸出Gerber photoplotter 274Xor274D、DXF、3D DXF、3D IGS、NC drill、SVG、IPC-D-356A等制造文件的格式，達到產品級版圖的設計和制作；

l 提供3D視角查看電路PCB；

Ø  PCB板層多達64層；

Ø  提供PCB傳輸線和差分阻抗計算器；

Ø     能夠向前和向后注釋；

此外，能使用機械CAD進行電路PCB周邊設計，與NI Multisim、NI LabVIEW整合在一起實現從概念到生產制造的無縫隙設計、仿真、布局布線和測試測量。

NI Multisim&Ultiboard 10.1.1 新特性

Ø   增強了半導體器件的參數支持

Ø   增加了對Cadence PSpice溫度參數的支持

Ø   增強了SPICE DC的收斂性算法
