一.概述

    蓄電池作為一種獨立的備用操作電源，具有可靠性高的優點，所以在變電所和發電廠及通信系統被廣泛應用。正確使用和維護閥控蓄電池具有十分重要的意義。

    在國際上，蓄電池內阻的測試已被廣泛應用于蓄電池日常維護中，取代以前電壓檢測，因?yàn)閮?nèi)阻值是反映電池內部參數。國際電工IEEE-1188-1996為蓄電池維護制訂了“定期測試蓄電池內阻預測蓄電池壽命”的標準。中國信息產業部郵電產品質量檢驗中心也提出了蓄電池內阻的相關規范（見YD/T799-2002）。內阻測量已被公認是準確、快速判斷蓄電池健康狀況的重要參數。

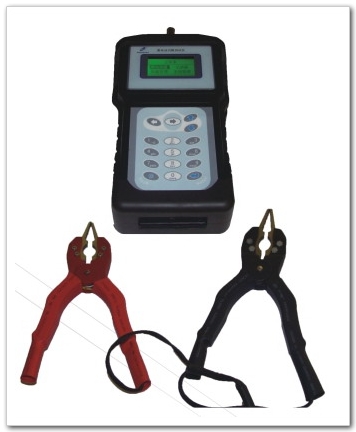

    CX—XNZ300型蓄電池內阻測試儀精確測量蓄電池的端電壓和內阻值，來判斷蓄電池容量和技術狀態的優劣。可以對蓄電池進行成組測試，也可以進行單節測量。

二.功能特點

    1、可在線或離線測量，一次測得電池內阻，電池間連接電阻，電池電壓。并實時儲存測量數據。
    2、測量精度高、重復性好。CX—XNZ300可以排除電磁干擾、紋波電流、寄生電容等干擾。
    3、存儲容量大，能夠表內存儲5200節蓄電池的測試參數。
    4、自動選擇范圍：可以自動選擇合適的電壓范圍、負載電阻以及測試時間。
    5、數據提取與分析：內阻測量結果可通過U盤上傳到計算機，再利用蓄電池容量與健康狀況分析軟件提取測試數據，分析、判斷單體電池健康狀況與蓄電池組容量，并以條形圖或表格的形式顯示分析結果，可以將測試報告打印、保存。
    6、內置電池組，在電池組完全充電的情況下，可以連續進行16個小時的測試工作。自帶充電器可使其在交流電下工作，并能同時進行充電。

三.技術指標

測量范圍：         內阻：0.00mΩ--100mΩ         電壓：0.000v—16.00v     最小測量分辨率：         內阻：0.01mΩ         電壓：1mV     測量精度：         內阻：±2.0%rdg±6dgt         電壓：±0.2%rdg±6dgt     供電電源：高性能鋰電池供電直流16.8V1A適配器     功率消耗：連續工作不小于4小時（16.8V1300mAH）     顯示屏：128x64點陣圖形LCD     尺寸：278mm（寬）×152mm（深）×85mm（高）     重量：1.3KG     測試結果存儲容量：5200節     通訊接口：USB接口

   四.蓄電池數據管理系統

    該軟件與CX—XNZ300蓄電池內阻測試儀是不可分割的一個整體,使用該軟件可以建立電池組的所屬區域、站名以及電池組名稱。該軟件可從內阻測試儀下載數據，將數據保存在指定位置，并對數據進行處理、分析，形成單體電池的電壓、內阻、連接電阻的柱狀圖，表格數據等；用戶可以根據情況生成自己需要的報告。
    管理系統的主要功能：
    電池組管理：
    該軟件可建立省、地市、分局、站等不同級別的蓄電池組管理。
    數據處理：
    可以提供不同電池組的測試數據下載、生成報告和打印測量參數；該軟件還能完成所有參數（單體電池電壓、內阻、電池間連接條電阻）的歷史趨勢分析，能讓用戶以表格或自定義的圖形方式查看歷史記錄。
    自動估算電池容量：
    該軟件還可以根據被測電池的基準內阻值，自動估算出單體電池容量。
    越限報警：
    在圖形中，該軟件還能讓用戶設定閥值，這個閥值可以判斷測量參數是否超出范圍。
    歷史數據對比：
    可以對同一塊電池不同時期進行技術狀態對比、電池劣化趨勢分析，從而可預見性的對蓄電池及時進行修復或更換，避免發生電源斷電故障。
