全新FLIR Si2-PD和Si2-Pro聲學成像儀,配備了智能局部放電檢測分析功能,其可幫助用戶檢測、辨識和分析電氣系統中,象征著存在問題和故障隱患的局部放電,提前定位故障點,避免出現重大事故,那么這款新品是如何做到精準又快速的呢?

局部放電被聽見的必要性

顧名思義,局部放電(PD)指絕緣體局部故障,其可能在任何類型(固體、空氣、氣體、真空或液體)的絕緣體上發生。如果電荷經常穿過絕緣體,很可能導致絕緣體被徹底擊穿,從而造成災難性的故障,因此及時發現局部放電非常重要,它能有效規避重大事故的發生。

局部放電分為多種不同類型,其特征因類型而異。在實際應用中,可分為四類:負電暈放電、正負電暈放電、浮動放電以及表面或內部放電。不同放電類型的局部放電相位分布(PRPD)圖譜略有差異,想要詳細解讀的用戶可以關注公眾號“菲力爾”,獲取“FLIR Si2系列聲學成像儀局部放電檢測深度分析白皮書”,它能讓您對局部放電有更深層次的理解!

聲學成像儀智能分類局部放電的類型

不同類型的局部放電主要表現為50或60Hz周期的不同時段中的脈沖或脈沖簇。對局部放電進行電氣測量,能夠測出這些脈沖期間轉移的電荷,并顯示其與電壓相位的相對關系。這就是所謂的局部放電相位分布(PRPD)圖譜。

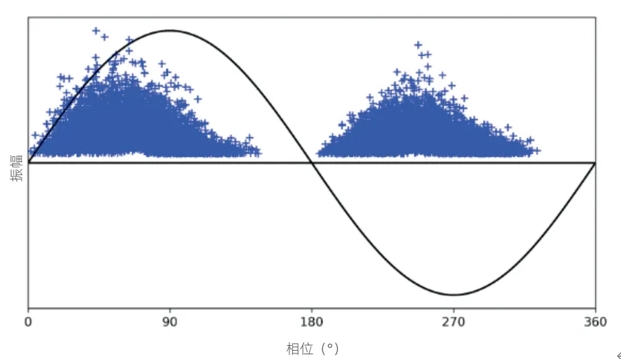

局部放電相位分布(PRPD)圖譜

PRPD圖譜具備數種特征,可用于推斷存疑局部放電的類型。例如,PRPD圖譜通常擁有兩個明顯的脈沖簇,一個靠近正電壓峰值,另一個則靠近負電壓峰值,這些脈沖簇的大小和形狀可能不同。這兩個脈沖簇在大小和形狀上可能對稱,也可能高度不對稱。在某些情況下,可能只存在一個脈沖簇而非兩個。因此,可以根據不同的PRPD圖譜來判斷局部放電的類型。

FLIR聲學成像儀將自動檢測具有較強50或60Hz周期性的信號,并構建類似的PRPD圖譜。但要注意,即使聲學成像儀界面顯示了PRPD圖譜,也不代表聲源一定是局部放電。例如,某些類型的低壓電子設備也可能產生類似的周期性圖譜,因此還要進一步分析。

選擇FLIR Si2聲學成像儀的優勢

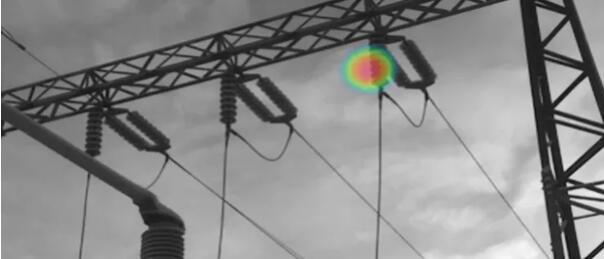

FLIR Si2系列聲學成像儀內置124枚麥克風,接收頻率范圍在2kHz至130kHz,涵蓋了局部放電的聲波范圍,在遠距離或嘈雜環境中也能直觀地顯示超聲波信息,生成精確的聲像。聲像實時疊加在可見光數碼圖像上,使用戶可以準確地查明異常聲音來源。

對于局部放電檢測,Si2聲學成像儀內置局部放電嚴重程度評估和糾正措施建議功能,通過對局部放電進行分類,能讓用戶迅速做出決策,減少故障的影響。這樣的檢測,比傳統方法要將近快10倍哦~

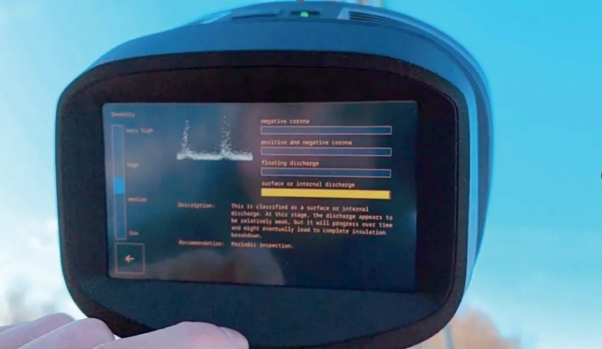

Si2具備人工智能技術輔助分析和故障嚴重程度評估功能,可現場提供決策支持

FLIR Si2系列聲學成像儀其配備的插件還能讓用戶將聲像導入FLIR Thermal Studio軟件中,進行離線編輯、分析和創建高級報告。專業的報告和分析軟件,讓局部放電檢測后的結果處理變得更加簡單明了!

利用超聲波對局部放電進行檢測,不僅設備輕便,適應性好,性價比高,還能保障操作人員的安全,精準定位故障點,FLIR Si2系列聲學成像儀作為其中的佼佼者,可作為電力檢測人員的“完美”工具,目前這款聲學成像儀可申請“上門免費巡檢一次”,具體詳情可參照官方微信公眾號“菲力爾”。

產品資料可咨詢菲力爾官方服務熱線:400-683-1958,官網:https://www.flir.cn,微信公眾號“菲力爾”,抖音號“菲力爾。”
