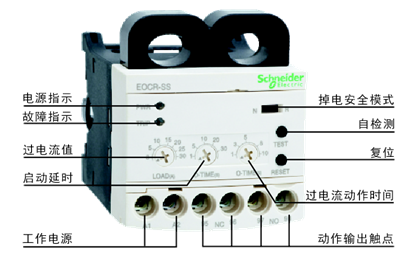

EOCR-SS電子式過電流繼電器調試說明

參照典型接線圖完成接線后，應對繼電器進行必要的設置，以保證繼電器能正常工作，方法如下：

1、在電機起動前，根據電機實際起動時間，將起動延時（D-TIME)旋鈕調到該值（最好多2-3秒），如無法確定，可將該旋鈕調到最大值。

2、將動作延時旋鈕(O-TIME)及過電流設定鈕（LOAD）調整到最大值。

3、起動電機，待電機運行平穩后（即超過起動延時時間D-TIME值），將過電流設定旋鈕（LOAD）逆時針方向緩慢旋轉到紅色指示燈（LED）亮為止，此點為實際運行電流值的100%。再將旋鈕順時針方向旋至紅色指示燈剛剛熄滅處（在動作延時O-TIME設定時間內），此點為實際運行電流值的103%。繼續順時針方向旋轉過電流設定鈕（LOAD），將其設定在合適的過電流值上。（推薦過電流值為實際運行電流值的110%-125%之間）

4、根據電機正常起動運行情況，重新校準起動延時時間（D-TIME）。一般設定值比實際值大2-3秒。

5、依據實際情況重新設定動作延時（O-TIME）時間。

6、設置后應按測試按鈕（TEST）來檢查設置結果。
